Input Flange RV Reducer er eitt slag av RV reduktor við einum flenssambandsbygnaði sum kjarnufunktión í input endanum, sum hoyrir til eitt undirdeilingsslag av neyvleika sendiútgerð. Við støði í at varðveita teir klassisku fyrimunirnar við RV reduktorum so sum høgan neyvleika, høgan stívleika og høgt moment, fær tað skjóta og støðuga dokking við motorum ella kraftkeldum gjøgnum standardiseraða inntaksflensdesign, og er nógv brúkt í støðum, sum krevja høgan uppsetingarhentleikar og transmissiónsálítandi.
Kjarnumunurin á Input Flange RV Reducer liggur í sambandsháttinum hjá input-endanum: sambandið millum input-akslin og streymkelduna (so sum servomotor) fæst gjøgnum standardiseraðar flensplátur, heldur enn siðbundnar lyklaleiðar-, koppingar- ella akselhylsasamband. Flensurin er vanliga útgjørdur við javnt býttum boltaholum, sum kunnu setast beinleiðis stívt saman við flensflatanum á motorútgangsendanum fyri at tryggja koaksialitetin og stabilitetin í kraftflutninginum.

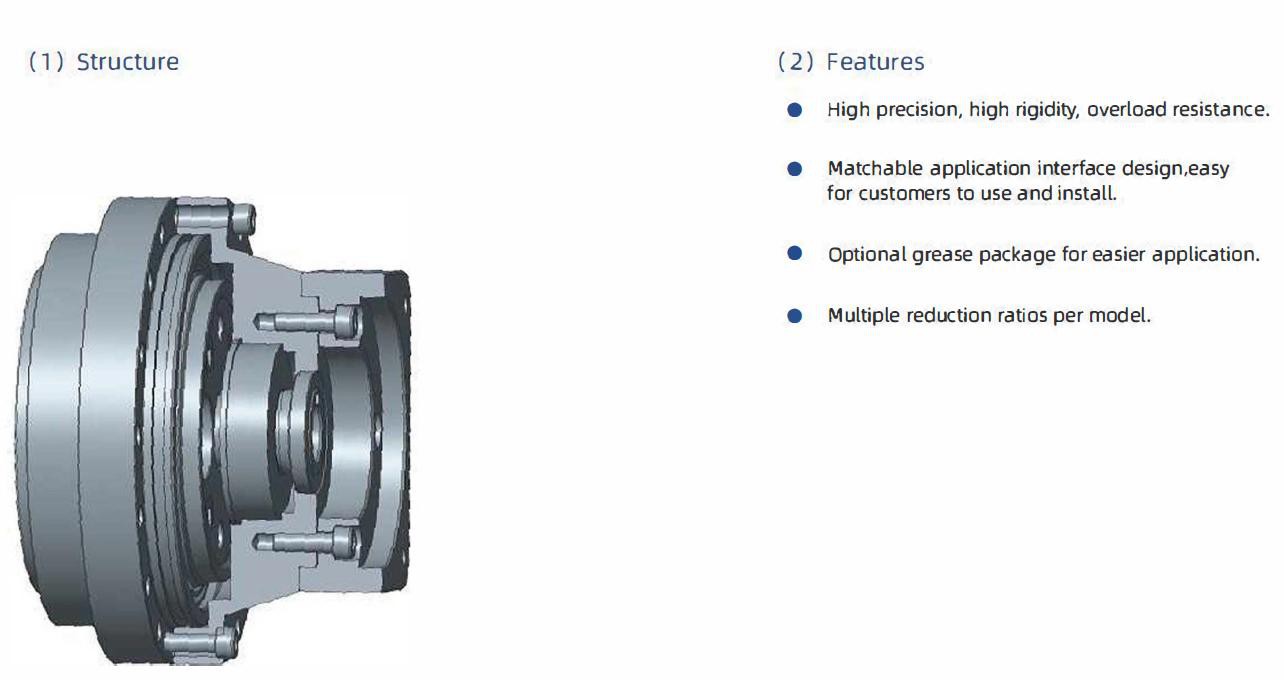

Hvørji eru lyklabygnaðarligu eginleikarnir hjá Inntaksflensi RV-reduktor?
|
Standardiserað inntaksflens sniðgeving |
Inntøkuendan integrerar rund ella fýrakantaðar flensar, og flensstøddin (tvørmál, boltahol støða, hol avstand) fylgir vinnustandardum (so sum ISO, JIS, ella framleiðarans sersniðgivnar standardir), sum kunnu laga seg til ymisk merki og modell av servomotorum, minka um nýtsluna av eyka tilgongdarbindingar og einfalda uppsetingina. |
|
Tvey stig neyvleika deceleratión kjarna |

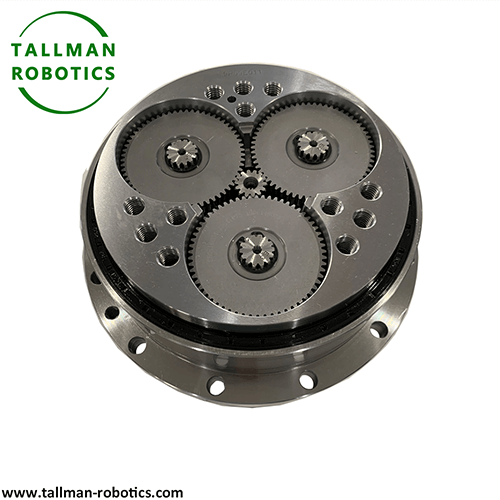

Fyrsta stig: Planetargearsettið minkar í fyrsta umfari, og umskapar há-ferðainntakið hjá motorinum til miðalferðamomentútgang; Annað stig: Cykloidala pinnhjólmekanisman minkar enn meira, og fær høg reduktiónslutfall (vanliga 10:1 til 320:1) og multitannbyrðu-legur við at skiftast um at meska pinnatenninar við dupultum sykloidalum gearum, og betra um transmissiónsstabilitetin. |
|
Høg stívleiki heildarbygnaður |
Integrerað sniðgeving ella stív tilknýti av inntaksflensi og reduktorhúsi fyri at minka um tilknýtisrúmið; Innanhýsis integrerað við stórum tvørrullulegum ella avsmalnaðum rullulegum til at økja um snúningsstívleika og radiella/aksiala lastkapasitet, før fyri at tola samanlagdu kreftirnar hjá motorum og last. |
|
Kompakt uppseting |
Inntøkuflensurin er beinleiðis integreraður í reduktorhúsið uttan tørv á eyka koplingum ella skiftiskonstruktiónum, sum styttir um aksiellu longdina og sparir uppsetingarpláss, serliga hóskandi til støddviðkvæma útgerð. |

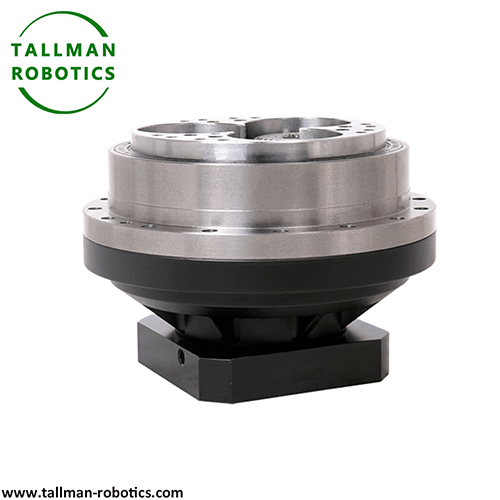

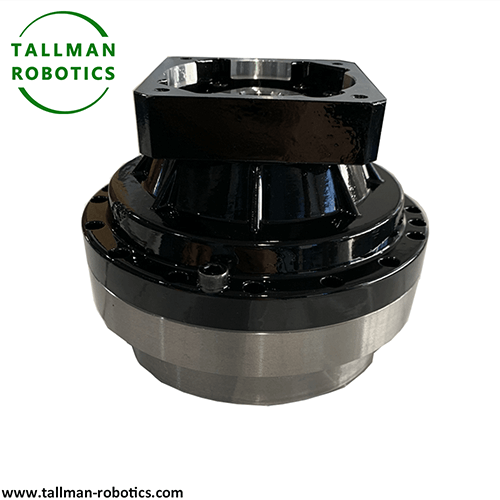

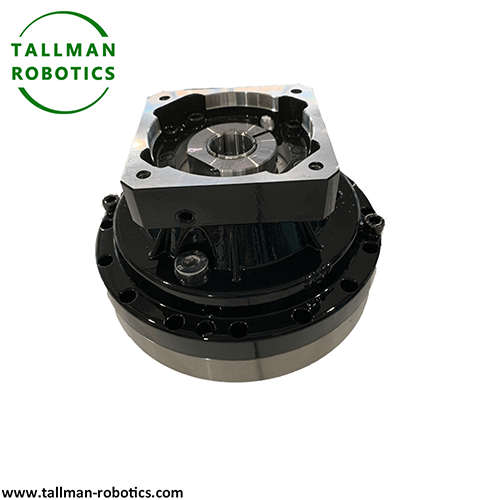

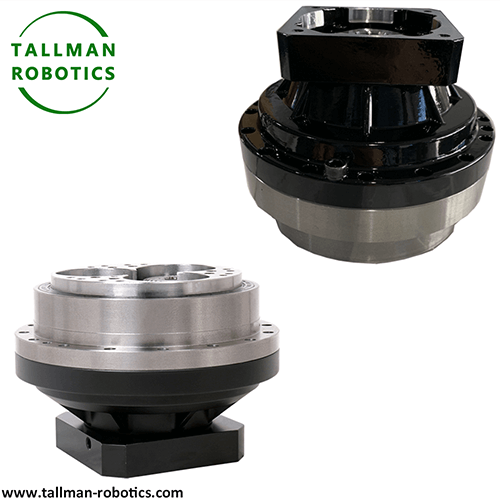

Her Á hesi síðuni, vit innleiða InPut Flange RV Reducer frá TallMan Robotics, sum er topp leiðandi framleiðari av RV Gearkassa, sært tú dátublað, framleiðslumyndir,video soleiðis:
|

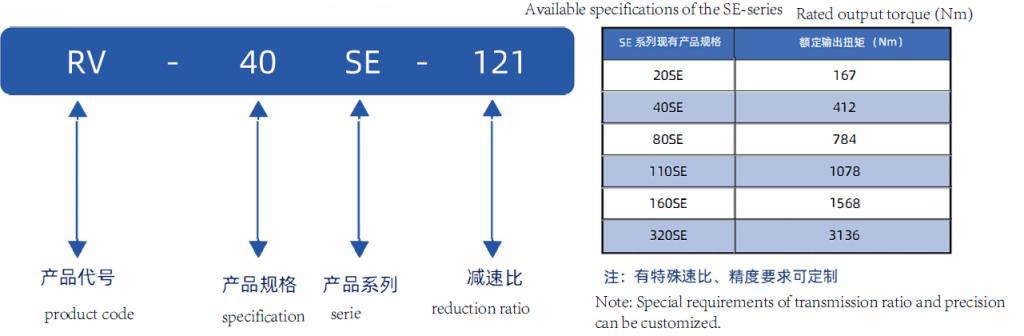

RV-SE røð: Inntaksflensslag cykloidalar gearkassar |
|
|
|
|
|
|
||||
|
|
||||
Eisini Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
Hvørjir eru kjarnu avrikisfyrimunirnir við Input Flange RV Reducer?
|
Høg koaksialitet og lág aftursvar |
Flensstíva sambandið minkar um elastisku avformingina ella uppsetingarfrávikið hjá siðbundnum koppingum, tryggjar koaksialitetin millum motorin og inntaksakslin á reduktorinum, og minkar um sendifeil; Saman við nágreiniliga gearsniðgevingini hjá RV-reduktorinum er aftursvarið vanliga minni enn 1 bogaminuttur (0,0167 stig), og lýkur krøvini til høga-nágreiniliga støðufesti. |
|
Innleggingar hentleikar og samsvar |
Standardiseraðar flensvíddir eru í samsvari við almennar servomotorar, sum gera tað møguligt at seta skjótt saman uttan tørv á fløktum avbjóðingum, og minka um trupulleikan við útgerðarintegratión; Minka um talið av stikkum og betra um álítandi skipanina. |
|
Høg stívleiki og lastkapasitetur |
Integreraði flens- og skelbygnaðurin økir um samlaðu stívleikan og kann tola størri radiellar kreftir, aksiallar kreftir og slagmoment (so sum neyðsteðg í útgerð ella knapplig lastbroytingar), og ger hann hóskandi til tung ella nágreinilig laststøður. |
|
Lág vibratión og long livitíð |
Stív samband minka um vibratiónir og larm undir senditilgongdini; Innanhýsis rullandi kontaktpartar (gear, legur) hava minimalt slit, saman við nágreiniligari smyrjing, langari livitíð og lágum viðlíkahaldskostnaði. |
|
Effektiv streymflutningur |
Við at sleppa av við orkutapið av millumleinkjum sum koppingum, er sendivirknið størri (vanliga upp til 90% ella meira), serliga í há-ferðslu inntaksscenarioum, har fyrimunurin er týðiligur. |
Hvørji eru vanligu umsóknarstøðini hjá Input Flens RV Reducer?
|
Ídnaðarrobottar og samstarvsrobottar |
Mittsnúningsliðið á palletiseringsrobottinum |
tørvar at bera samlaðu vektina av robottarminum og vørunum, og flensstíva sambandið tryggjar støðuga snúning; |
|
Herðaliðini hjá samstarvandi robottum |
sniðgivin við einum kompaktum uppseting og lættum sniði, sum tryggjar lágryggrúmd og nágreiniligar rørslur. |
|
|
Sjálvvirkandi framleiðslulinjuútgerð |
Nágreinilig roterandi arbeiðsborð |
Koyr arbeiðsborðið fyri at fáa indekseringsstøðu (so sum maskinverktøkuviðgerð, elektronisk komponent-avdúking), og flenssamband tryggjar samskipanina millum motorin og arbeiðsborðið; |
|
Flutningsbandi drivskipan |
umskapar motororku til lág-ferð høgt moment, koyrir føðibandið at koyra væl, og er hóskandi til uppseting av útgerð í reinførisflokki í vinnugreinum sum matvøru og medisin. |
|
|
Medisinsk tól og hágóðskuútgerð |
Robottarmliðir hjá skurðrobotti |
flenssamband einfaldar sterilt skeldesign, høg-neyvleikasending stuðlar minimalt invasivum skurðviðgerðum; |
|
Rørsluásin á lasaraviðgerðarútgerð |
koyrir lasarahøvdið til nágreiniliga staðseting, við lágum vibratiónseginleikum fyri at tryggja viðgerðarneyvleika. |
|
|
Nýggj orka og loftrúmdar |
Koyrimekanisman í ljósframleiðsluskipanini |
flenssamband lagar seg til harðlig uttandura umhvørvi og hevur høga stívleika til at standa ímóti vindbyrðum; |
|
Nágreiniligur plátuspælari til ómannað loftfar á jørðstøð |
kompaktur bygnaður og lágur afturslagsstuðul til nágreiniliga peiking av antennum ella sensorum. |
Input Flange RV-reduktorur er ein neyvleikareduktorur, sum er optimeraður til uppseting og sendingar avrikið gjøgnum standardiseraða sniðgeving av inputflensum. Kjarnuvirðið liggur í at javna høgan neyvleika, høga stívleika og lætta uppseting. Hon er serliga hóskandi til støður, sum krevja skjóta integratión av servomotorum og høg krøv til koaksialitet og kompakt pláss. Input Flange RV Reducer er ein lyklapartur til at fáa effektiva og nágreiniliga kraftflutning á økjum sum ídnaðarsjálvvirkan og robottøkni.
