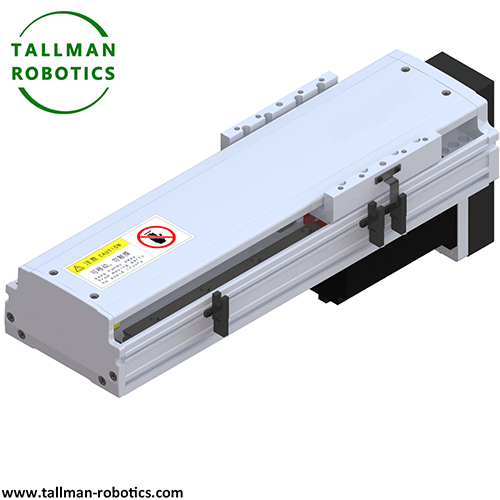

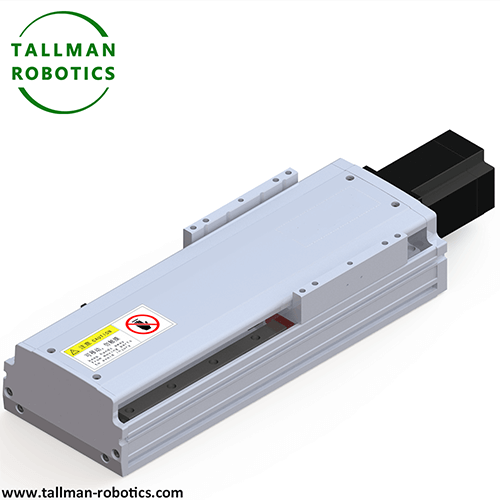

Linjurætt staðsetingarstig

Linear Positionering Stage er eitt nágreiniligt rørslustýringartól, sum verður brúkt til at fáa høga-nágreiniliga linjurætta forskurðing á einum ási (vanliga X, Y ella Z ási). Hon verður nógv brúkt á økjum sum sjálvvirkandi útgerð, hálvleiðaraframleiðsla, optiskt eftirlit, lívfrøðiliga verkfrøði o.s.fr., og tryggjar, at lutir kunnu flytast nágreiniliga til markstøðuna. Linear Positioning Stage er ein há-precisións sjálvvirkandi útgerð, sum røkkur nágreiniliga forskurðsstýring av lastum í linjurættari ætt gjøgnum samskipan av mekaniskum bygnaði og drivskipan (staðsetingarneyvleiki kann røkka ± 0,1 μ m til ± 10 μ m), og er nógv brúkt í ídnaðarligum støðum.

UppbyggingavLinjurætt staðsetingarstig

1. Undirlag: Gevur støðugan stuðul, vanliga úr aluminiumslegering ella rustfríum stáli.

2. Stýrisskinur: Linju- ella tvørrulluleiðisskinur verða nýttar til at tryggja smidliga rennibreyt.

3. Drivmekanisme: herundir stepmotor, servomotor, linjumotor ella piezoelektriskan motor, drivin við blýskrúvu, belti ella linjumotori.

4. Støðuafturmeldingarskipan (Encoder): so sum ristalinjal ella magnetisk ristalinjal, sum verður nýtt til real-tíðareftirlit við støðu og at betra um neyvleika.

5. Lastpallur (Flytiborð): brúkt til at festa arbeiðsstykki ella tól og beinleiðis luttaka í forskurðing.

UmsóknardømiavLinjurætt staðsetingarstig

Hálvleiðaraframleiðsla: nýtt til plátuskurð og staðseting av litografimaskinunum.

Lasaraviðgerð: Stýr lasarahøvdinum til at klippa ella rista við mikrometurstøðis neyvleika.

Mikroskopsjálvvirkan: Flyt sýnisstigið nágreiniliga fyri at fáa skanning við høgari-upploysn.

3D-prenting: Stýr rørsluni á prentdysu ella lasersinteringstóli.

Tú ert vælkomin at hyggja at fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics

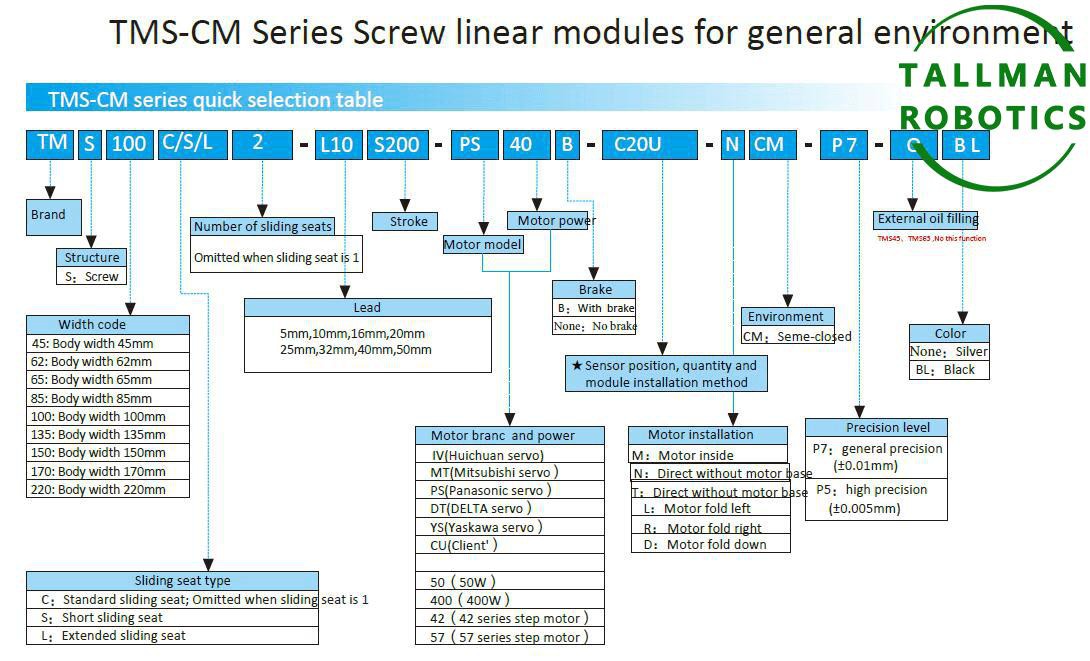

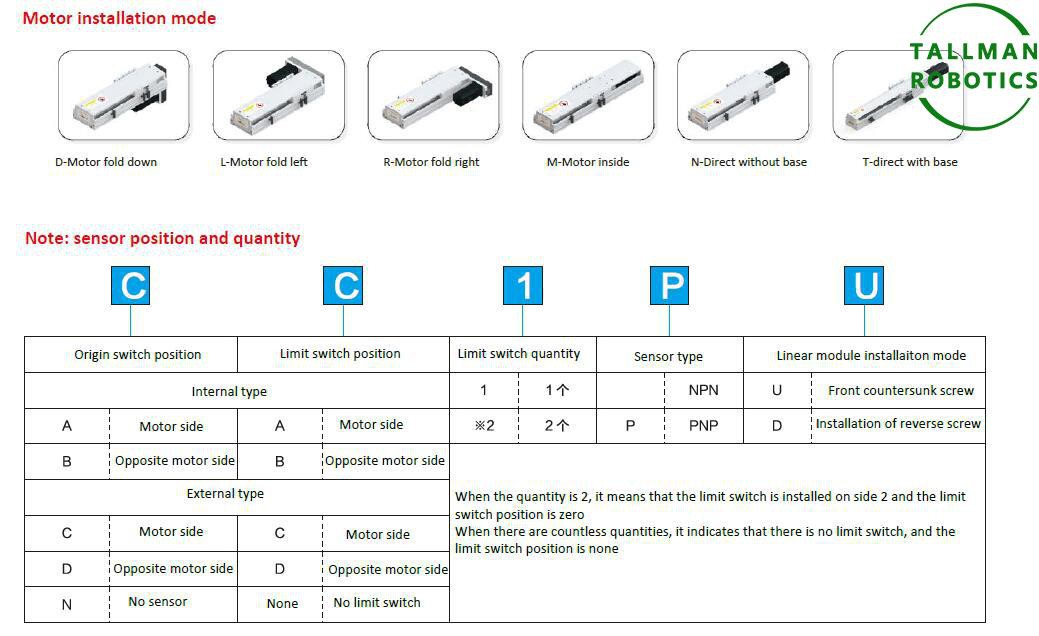

Her innleiða vit Lineara Dia, TMS100-CM við dátum soleiðis:

PfyrivarniavLinjurætt staðsetingarstig

1. Lastsamsvar: Slepp undan at yvirbelasta, annars kann tað skaða leiðsluskinuna ella motorin.

2. Umhvørvistilpassingarføri: Tá ið nýtt verður í reinum rúmum ella dust-tryggum umhvørvum, skulu innsiglaðar leiðsluskinur veljast.

3. Viðlíkahald: Smyr leiðsluskinuna regluliga og kanna slitið á transmissiónslutunum.

4. Vibratiónsstýring: Vibratiónsminkingartiltøk skulu umhugsast undir rørslu við høgari-ferð fyri at sleppa undan at ávirka neyvleika.

Kjarnuavrikisvísararnir hjá henni fevna um støðufestingarneyvleika, endurtøkustøðufestingarneyvleika, hámarksferð og lastkapasitet, við týðandi muni á krøvum í ymiskum støðum: til dømis krevur hálvleiðaraøkið ± 0,5 μ m neyvleika, meðan vanligar sjálvvirkandi framleiðslulinjur kunnu møta ± 10 μ m.
