Multi Stage Planetary Gearbox er eitt nágreiniligt mekanisk senditól, sum fær størri reduktiónslutfall, størri momentútgang, og ein meira kompaktan bygnað við at binda fleiri sett av planetari gearsendieindum (t.e. "stig") saman í røð.
Kjarnu sniðgevingarhugtakið hjá Multi Stage Planetary gearkassanum er stigvís deceleratión. Við støði í einum-stigs planetari gearkassa gevur hvørt stig av planetari gearsettinum eitt ávíst minkingarlutfall. Eftir fleir-stigs superpositión verður momentið forsterkað enn meira og ferðin minkað, og fæst eitt sera høgt samlað sendilutfall (so sum 100:1 ella enntá 1000:1 ella meira), samstundis sum ein kompaktur bygnaður og effektiv sending verður varðveitt. Víða brúkt í ídnaðarligum støðum, sum krevja høg reduktiónslutfall og høgan effekttættleika.
Multi Stage Planetary Gearbox fær ultra-høgt reduktiónslutfall og momentútgang gjøgnum stigvísa deceleratión, samstundis sum hann varðveitir ein kompaktan struktur, sum ger hann til eitt ideelt val til tungar maskinur, neyvleikagending og rúmdarbundnar støður. Men sniðgevingarfløkjan og kostnaðurin eru høgir, og krevja nágreiniliga optimering í mun til stig, tannprofil, smyrjing og onnur viðurskifti. Fyri krøv til lág minkingarlutfall (<10:1), single-stage planetary gearboxes are still a more economical solution.
Kjarnin í Multi Stage Planetary gearkassanum er ein røð samanseting av fleiri einstigs planetari gearmekanismum. Hvør einstøk-stigseind inniheldur fýra kjarnupartar: sólgearið, planetugearið, innara ringgearið og planetuburðarevnið (við sama bygnaði sum ein stig planetugearkassi).
Lykilin til fleirstigs sending liggur í kraftsendingarháttinum millum nærliggjandi stig, og tað eru vanliga tvær vanligar uppsetingar:
|
Bygnaðarlig samanseting |
Inntøkustig: Sólgearið á fyrsta stiginum er knýtt at streyminntaksakslinum og fær byrjanarstreym. Millumstig: samansett av fleiri ein-stig planetarmekanismum, har útgangsendi á undanfarna stigi (vanliga ein planetarburðarevni ella innanhýsis gearringur) er knýttur at inntaksendanum á næsta stigi (vanliga ein sólgear), og fær kraftflutning stig fyri stig. Útgangsstig: Planetburðurin ella innanhýsis gearringurin á seinasta stigi er knýttur at útgangsakslinum fyri at geva endaligu kraftina út eftir deceleratión. |
|
Arbeiðsmeginregla . |
Eftir at kraftin er send frá inntaksstigs sólgearinum, koyrir hon fyrsta stigs planetugearið at snúgva seg, og sendir kraftina til seinna stigs sólgearið gjøgnum planetuberaran ella innanhýsis gearringin; Endurtak hesa tilgongdina á øðrum stigi, og minka enn meira um og forsterka momentið; At enda verður tann kraftútflutningurin, sum hevur verið undir fleir-stigs deceleratión, sendur gjøgnum útgangsstigið. Hvørt stig kann náa einum ávísum reduktiónslutfalli (vanliga eitt -stigs reduktiónslutfall á 3-10), og samlaða reduktiónslutfallið eftir fleirstigs stakking er produktið av reduktiónslutfallunum á hvørjum stigi (til dømis, um ein eind við einum reduktiónslutfalli á 5 er knýtt saman í røð, kann hvørt reduktiónslutfallið {×} 5). |
Fleirstigs planetari gearkassi er í mun til ein-stigs planetari gearkassa:
|
Andlitsbragd |
Fleirstig planetar gearkassi |
Einstig planetar gearkassi |
|
Minkingarlutfallsøki |
large (usually>10, upp í túsundtals) |
smáar (vanliga 3-10) |
|
Momentútgang |
Høg (fleir-forstørring) |
Miðal (ein-stigsforstørring) |
|
Rúmd og vekt |
Lutfalsliga kompakt (men størri enn eitt-stig við somu tekniskum upplýsingum) |
Meira kompakt |
|
Sendivirkni |
Høgt (men lægri enn ein-stig, minkandi eitt sindur við vaksandi stigum) |
Høgt (95% -98%) |
|
Framleiðslukostnaður |
Høgur (fløktur fleir-stig bygnaður) |
Lágur |
|
Galdandi støður |
Stórt minkingarlutfall, høgur momenttørvur |
Lítið og miðal minkingarlutfall, miðal momenttørvur |

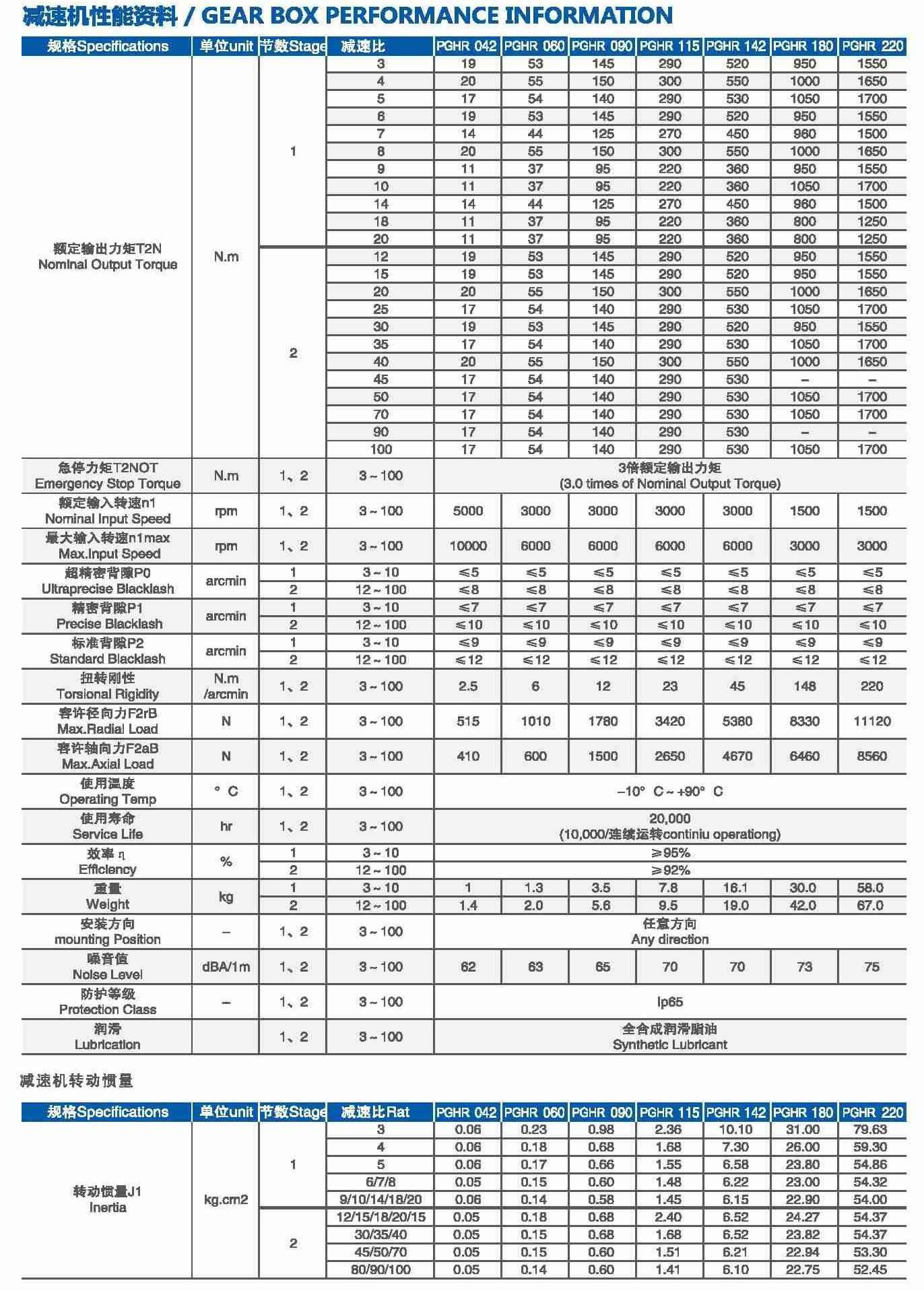

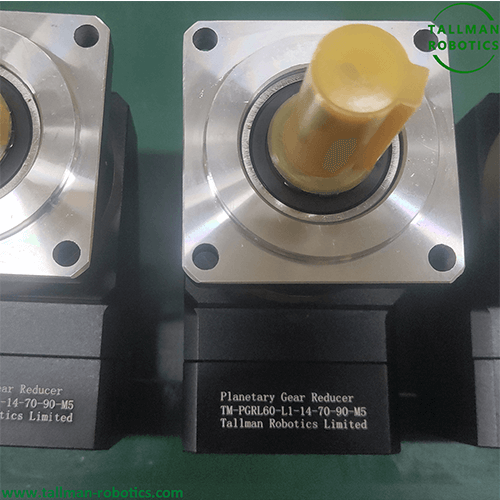

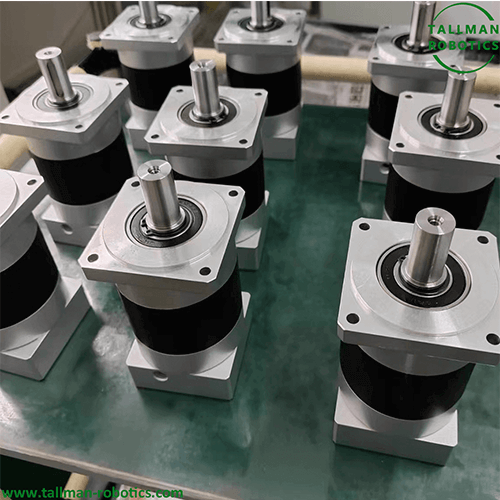

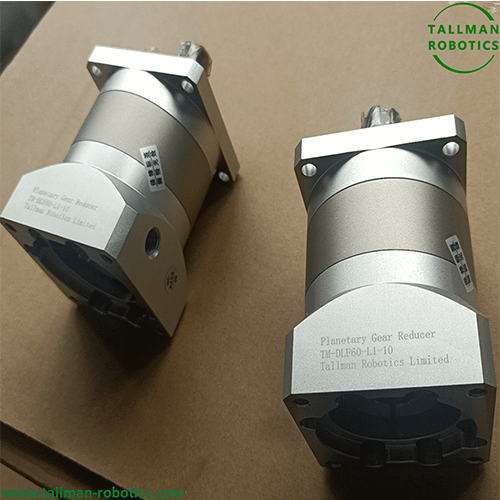

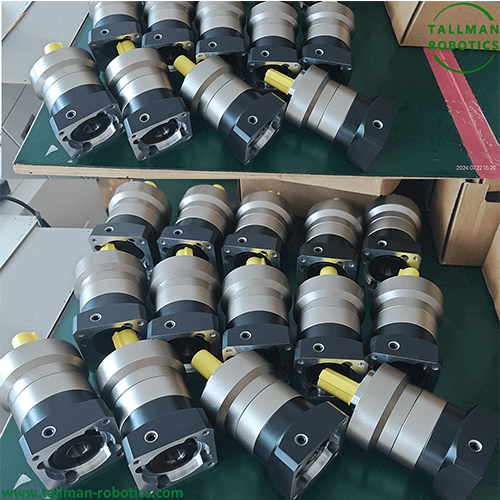

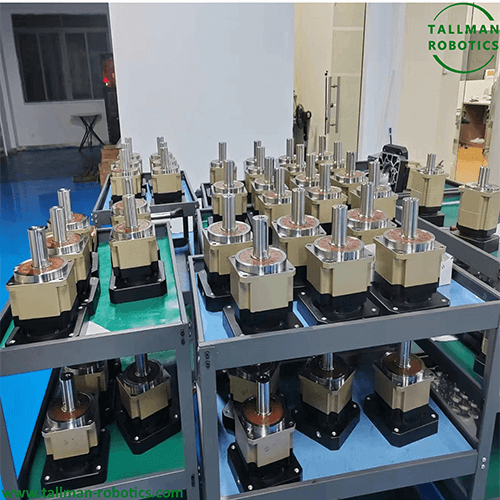

Her Á hesi síðuni, vit innleiða okkara PGHR seriu Planetary Gear Reducers, tú sært dátublað, lidnar gearkassar, video av roynd soleiðis:
Eisini Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
|

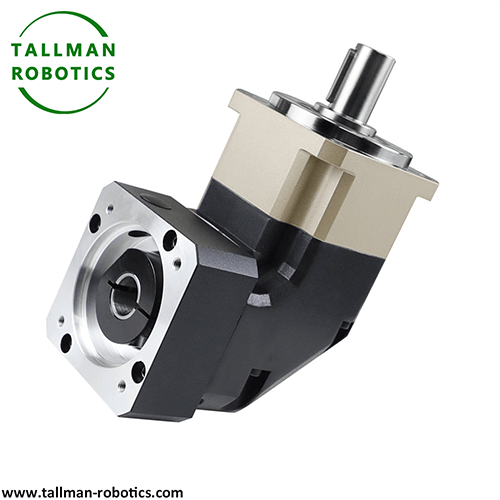

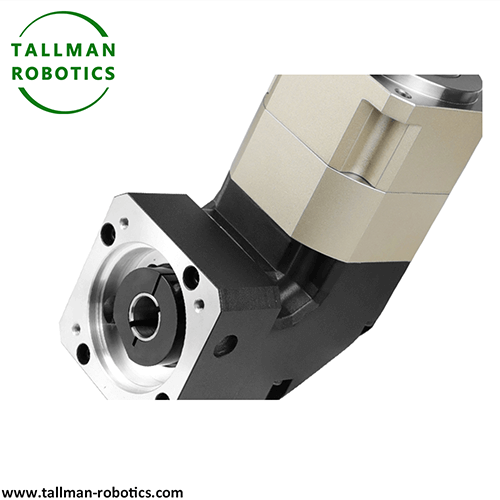

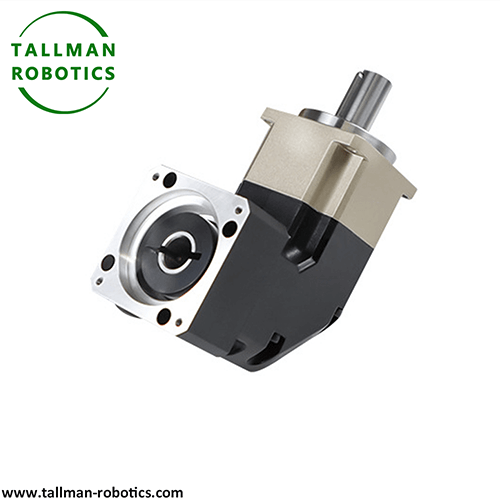

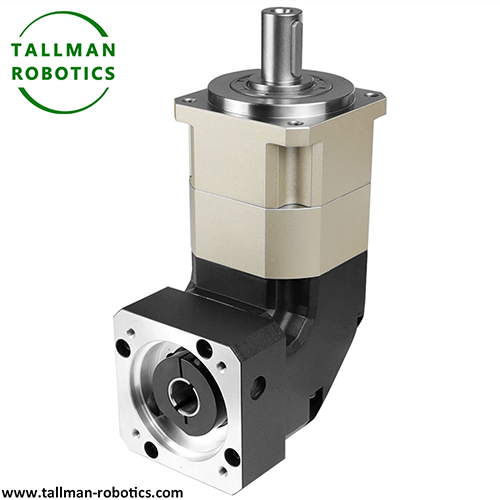

Vinkul Høg neyvleika spiral gear røð: PGHR Stig 1 |
|
|
|
|

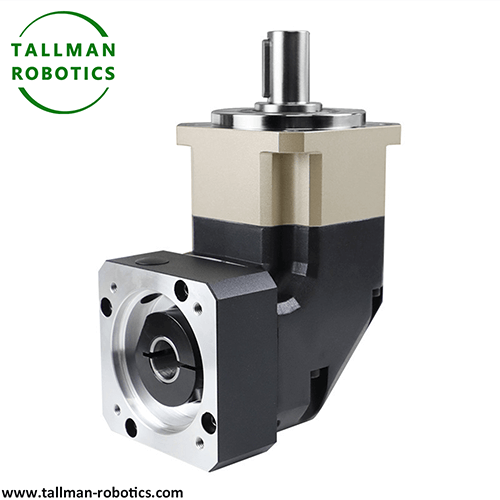

Vinkul Høg neyvleika spiral gear røð: PGHR Stig 2 |
|
|
|
Kjarnuvirðið á Multi Stage Planetary Gearbox liggur í at loysa mótsøgnina millum "høg reduktiónslutfallskrøv" og "kompaktan bygnað", og fyrimunirnir við tí síggjast í høvuðsheitum aftur í:
|
Ultra stórt minkingarlutfall útflutningur |
Reduktiónslutfallið hjá einum-stigs planetar gearkassa er vanliga avmarkað av bygnaðinum (yvirhøvur ikki meira enn 10), meðan fleir-stigs superpositión lættliga kann náa tíggjutals til túsundtals reduktiónslutfall (til dømis kann ein 4-stigs lutfall møta einum reduktión av10). lágferðslu- og høgum momentscenarioum so sum vindorkuframleiðsla og tungar maskinur. |
|
Høgur effekttættleiki |
Sjálvur planetubygnaðurin deilir byrðuna gjøgnum fleiri planetugear, við stuttari og symmetriskari kraftflutningsleið. Eftir at hava stablað fleiri stig, kann hon framvegis halda eitt lítið rúmd og vekt, og effekttættleikin (útgangseffekt pr. eind av rúmd) er nógv størri enn onnur sløg sum parallel ása gearkassar. |
|
Høgur sendivirkni |
Effektiviteturin av einum-stigs planetariskassa er vanliga 95% -98%. Í fleirstigs sending er samlaði effektiviteturin produktið av effektivitetunum á hvørjum stigi (til dømis hevur ein eind við einum 3-stigs effektiviteti á 96% ein samlaðan effektivitet á umleið 96% x 96% x 96% ≈ 88,5%), sum framvegis er hægri enn reduktiónslutfallið við øðrum kassagears. |
|
Slættur rakstur |
Í fleir-stigsflutningi eru planetugearini á hvørjum stigi javnt býtt (vanliga 3-6), lastin er deild av fleiri gearum, og meshing-tilvildin hjá gearunum er høg, so vibratiónin og larmurin eru lægri enn hjá einstigs- ella øðrum sløgum av same-spesifikkum gearkassa. |
|
Modulsniðgevingarfleksibilitetur |
Samlaða minkingarlutfallið kann fleksibelt tillagast við at økja ella minka um talið av stigum ella stilla ein-minkingarlutfallið til at nøkta tørvin á ymiskum støðum og minka um sniðgevingar- og framleiðslukostnaðin. |
Avrikið hjá Multi Stage Planetary Gearbox er treytað av nágreiniligari sniðgeving, og fløktir trupulleikar orsakað av fleir-stigs sending mugu loysast:
|
Konsentrisitetur og samlingarneyvleiki |
Multi level seriusamband krevur stranga konsentrisitet av ásunum á gearum á øllum stigum, annars fer tað at føra til eyka last, øktar vibratiónir, og styttri livitíð. Høg neyvleika maskinvirksemi (so sum gearslíping, planetarburðarstívleikasniðgeving) og neyvleikasamling eru kravd fyri at stýra feilum. |
|
Lastbýtisjavnvág |
Lastin millum ymisk stig skal býtast javnt fyri at sleppa undan, at eitt ávíst stig ov tíðliga brestur orsakað av yvirvekt. Í sniðgevingini er neyðugt at kompensera fyri framleiðslufeilum gjøgnum flótandi komponentir (so sum sólgear flótandi, planetarburðarflótandi) ella elastiskar stuðlar fyri at tryggja einsháttaða lastflutning. |
|
Aksialkraft og legudesign |
Um ein spiral- ella avsmalnað tannsniðgeving verður nýtt, fer fleir-stigs sending at framleiða uppsamlaða aksiella kraft, sum skal javnast við at uppseta legur (so sum vinkulkontakt kúlulegur, avsmalnað rullulegur) ella skumplegur á rættan hátt fyri at sleppa undan at legurnar ovurhitast ella slitast. |
|
Smyrjing og hitaspreinging |
Fleirstigs gear hava fleiri meskpunkt og miðsavnaða friktiónshiting, sum krevur nýtslu av effektivum smyrjiskipanum (so sum tvingsilssmyrjing við oljuinnspræning) og hitaspreingingskonstruktiónum (so sum hitavaski og oljukølarar) fyri at tryggja, at gearini og legurnar virka við rímiligum hita. |
Multi Stage Planetary Gearbox er nógv brúktur á økjum, sum krevja stranga kraftflutning orsakað av teirra stóra reduktiónslutfalli, høga momenti, og kompakta bygnaði .
|
Nýggj orkuútbúnaður |
Høvuðsakseldrivskipan hjá vindmyllum (sum krevur eitt reduktiónslutfall á 100-200 fyri at umskipa lág-snúning av vindmyllum til háferðs orkuframleiðslu av generatorum), ljósframleiðsluskipanardrivtól. |
|
Tungar verkfrøðiligar maskinur |
Snúningsmekanisman og gongudrivið hjá kranum og gravimaskinu (sum krevur høga momentframleiðslu, við einum reduktiónslutfalli vanliga millum 50-500). |
|
Ídnaðarsjálvvirkan |
Precision servomotor sendiskipan, robotlið (krevja høgt reduktiónslutfall samstundis sum høgur neyvleiki og lág aftursvar verða varðveitt). |
|
Rúmdarflúgving |
Tyrlu høvuðsreduktorur, satellitt hugburðstillingar mekanisme (krevur høgan álítandi og lætta sniðgeving). |
|
Málm- og námuútgerð . |
Drivskipanir til valsmyllur og knúsarar (sum krevja slagmótstøðu, høgt moment, og áhaldandi rakstrarførleika). |
Multi Stage Planetary Gearbox er eitt effektivt senditól, sum fær eitt stórt minkingarlutfall gjøgnum seriusambandið av fleir-stigs planetari sendieindum. Kjarnufyrimunurin hjá henni liggur í at javna "stóra reduktiónslutfallsútflutningin" og "kompakta strukturin", samstundis sum høgt moment, høgur stabilitetur og modulfleksibilitetur verður varðveitt. Hóast sniðgevingar- og framleiðslutrupulleikin er størri enn tann hjá einum -stig gearkassa, so kann Multi Stage Planetary Gearbox lúka tey ekstremu sendingarkrøvini á økjum sum nýggjari orku, tungum maskinunum og neyvleikasjálvvirkan, og er ein lykla kjarnupartur í nútímans ídnaðarkraftsendingarskipanum.
