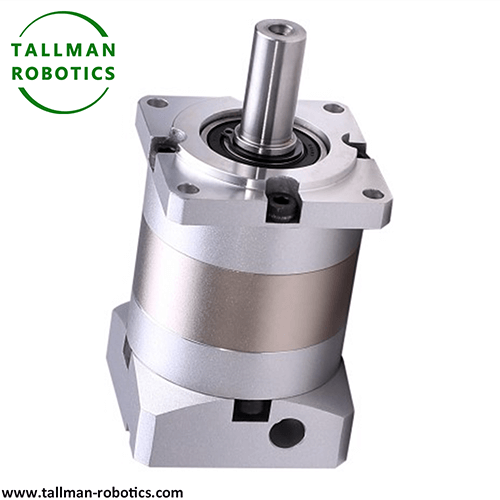

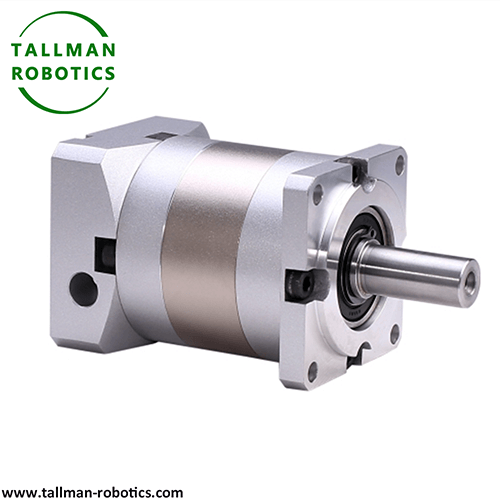

Cryogenic Planetary Gear Reducer,sum eitt nágreiniligt senditól, sum kann minka um ferðina og økja um momentið í ekstremum hitaumhvørvum (vanliga alt frá -60 stigum til+200 stig , og sum serlig modell, kann dekka frá -196 stigum til+300 stig ). Høg- og lághita planetarreduktorar eru vorðnir "brúgvin", sum bindur saman kraftkeldur og aktuatorar. Við støði í at varðveita fyrimunirnar við kompaktum bygnaði og høgum momenttøttleika av siðbundnum planetarreduktorum, brýtur tað ígjøgnum avmarkingarnar av høgum og lágum hitaumhvørvum á sendiskipanum gjøgnum tilfarsnýskapan, strukturella optimering og prosessdagføringar, og veitir álítandi orkuloysnir til útgerð undir ekstremum arbeiðsumstøðum.
Kryogen Planetar Gear Reducer er neyvleika kraftflutningskjarnur í ekstremum umhvørvum. Á há-endaøkjum sum ídnaðarsjálvvirkan, loftrúmd og nýggjari orku, hevur útgerð ofta tørv á at virka støðugt undir hitaviðurskiftum langt út um vanlig umhvørvi.
Høgur og lágur hita Planetary Reducer er eitt planetar gear senditól, sum er gjørt serliga til ekstrem hitaumhvørvi. Kjarnufunktiónin hjá henni er at umskipa há-ferð lágmomentinntøku frá kraftkeldum sum motorum til lág-ferð hámomentúttøku gjøgnum gearmeshing, samstundis sum sendineyvleiki, effektivitetur og livitíð verður tryggjað undir skiftandi høgum og lágum hita ella áhaldandi ekstremum hita.
Grundbygnaðurin av Cryogenic Planetary Gear Reducer er í samsvari við siðbundnar planetugearkassar, sum eru samansettir av fýra kjarnulutum: sólgearið, planetugearið, ringgearið og planetuberaran. Miðsólgearið fær kraftinntøku og koyrir tey javnt býttu planetugearini (vanliga 3-6) at snúgva seg um tað. Planetugearini meska samstundis við tey føstu ella snúgvandi ringgearini á ytru síðuni, og geva til endans útflutningsmegi gjøgnum planetuberaran, sum ber planetugearini. Hesin "multi tooth meshing" bygnaðurin tryggjar javnt kraftbýti, og eigur natúrliga høga berandi orku og kompaktheit, meðan hansara høga og lága hitatilpassingarføri er kjarnu uppgraderingspunktið, sum skilur hann frá vanligum reduktorum.

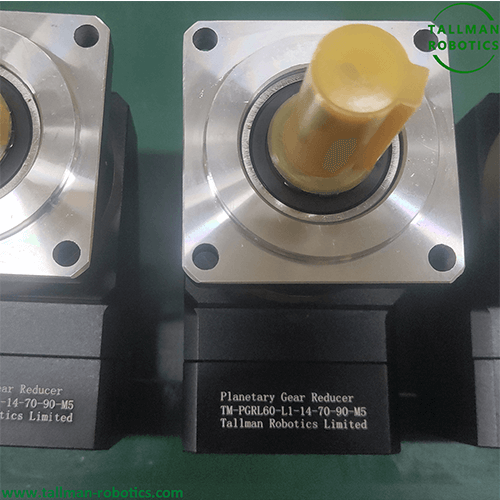

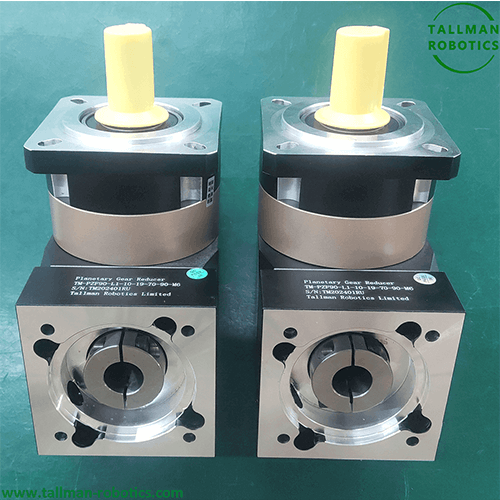

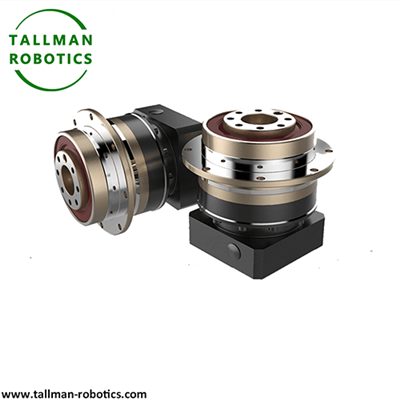

Her Á hesi síðuni, vit innleiða okkara seriu Kryogen Planetary Gear Reducer, tú sært bilir, lidnar gearkassar, video av roynd soleiðis:
Eisini Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
|

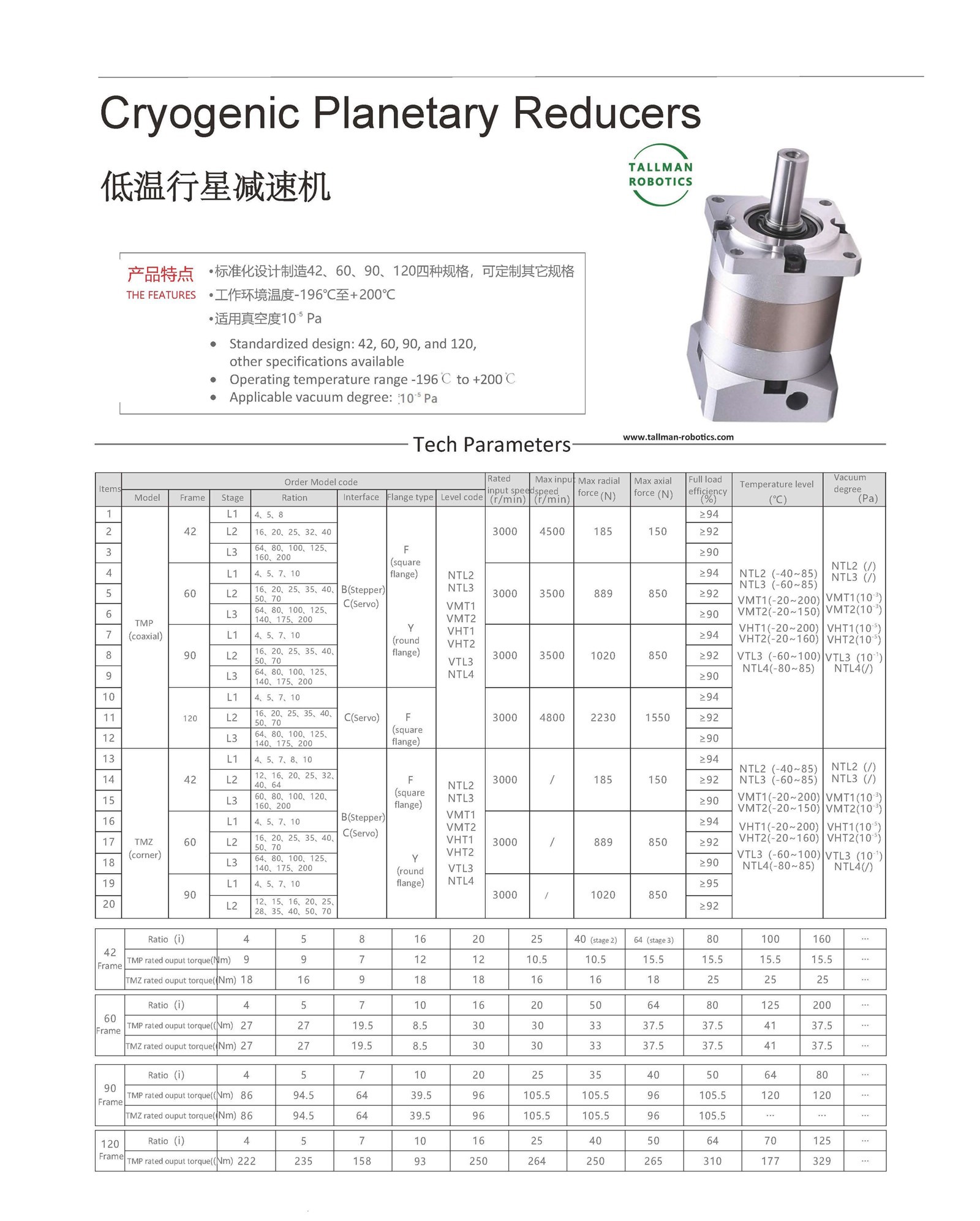

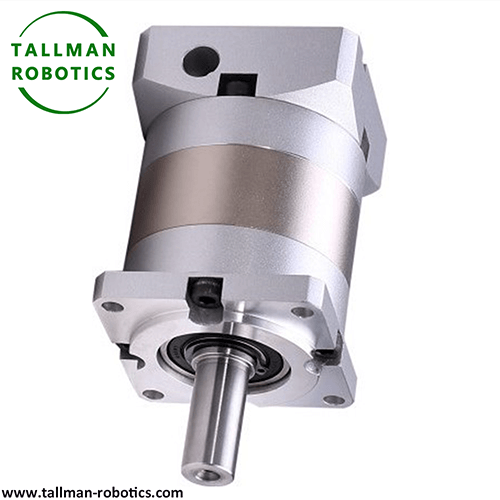

-196 stig -+200 stig Kryogen Planetar gearreduktorur |
|
|
|
Fyri at klára ekstremar hitaavbjóðingar eru miðvísar nýskapanir gjørdar í sniðgeving, tilfari og tilgongdum av há- og lághita planetargearkassa, har kjarnutøkni er miðvíst ætlað hesum økjum:
|
Val av há- og lághitamótstøðuførum tilfari |
Tilfar er grundarlagið undir tilpassing av høgum og lágum hita, og kjarnutilfar við avrikissamsvar skal veljast eftir markhitabilinum . |
Gear- og aksellutir |
Titanlegeringar (TC4) og nikkelbaseraðar legeringar (Inconel 718) verða vanliga nýttar í umhvørvum við lágum-hita, sum kunnu halda góðan seigleika og styrki undir -200 stig ; Til umhvørvi við høgum-hita eru háhitalegeringar (GH4169) og keramisk samsett tilfar (so sum SiC-armerað keramikk) vald, sum tola hita omanfyri 300 stig og hava framúr góða oxideringsmótstøðuføri. |
|
Planeturberari og skel . |
Útfellingarhert rustfrítt stál (17-4PH) ella stoypt titanlegering verða vanliga nýtt til at javna styrki, tæringsmótstøðu og hitastabilitet, og minka um strukturella avforming orsakað av hitabroytingum. |
||
|
Tetting og hjálparlutir |
Tettingarlutirnir eru valdir úr perfluoretergummi (FFKM) ella metalbælgtætting. Tann fyrri kann tola -20 stig til+260 stig , meðan tann seinni kann varðveita tættingarførleikan við ultra-høgum hita; Legubúrið er gjørt úr polyimidi (PI) ella metaltilfari fyri at sleppa undan brotligheit við lágum hita ella aldring við høgum hita. |
||
|
Serlig sniðgeving av smyrjiskipan |
Smyrjing er lívslinjan í há- og lághitaflutningi, og ein sersniðgivin smyrjiætlan skal gerast út frá hitabilinum . |
Smyrjing við lágum hita |
við at brúka syntetiska poly (alfa olefin) (PAO) grundaða smyrjiolju ella silikon-baseraða smyrjifeitt, sum hevur eitt lágt frystipunkt (kann vera so lágt sum -60 stig ella niðanfyri), góðan lághita flótandi, og kann mynda ein støðugan oljufilm í ógvuliga køldum umhvørvum. |
|
Smyrjing við høgum hita |
Vel fast smyrjievni grundað á polytetrafluoretylen (PTFE) ella turrfilmssmyrjievni við molybdendisulfidi (MoS 2). Fast smyrjievni guva ikki ella niðurbrótast ikki við høgum hita, og kunnu varðveita smyrjivirknið leingi; Sum ekstremt høgt hitascenario kunnu eisini nýta "sjálv-smyrjandi legur+gearflatasvávuviðgerð" til at minka um friktiónina gjøgnum yvirflatubroyting. |
||
|
Breið hitaøki tilpassing |
Til reduktorar, sum hava tørv á at virka í skiftandi høgum og lágum hitaumhvørvum, verða estersyntetisk smyrsl vanliga nýtt, við einum hóskandi hitabili á -40 stig til+150 stig , sum javnar høga og lága hitaavrikið. |
||
|
Optimering av bygnaði og tilgongd |
Mótrokna ávirkanina av hitabroytingum gjøgnum bygnaðarliga sniðgeving |
Hitajavningarbygnaður |
"Elastiskir pinnar" ella "clearance adjustment rings" verða nýttir við liðini millum gearið og akslin, soleiðis at komponentarnir frítt kunnu víðkast og draga seg saman, tá hitin broytist, og sleppa undan at fasta ella loysa seg. |
|
Symmetrisk uppseting |
Planetargearini eru javnt býtt og taka ein symmetriskan bygnað til sín fyri at minka um kraftfrávik orsakað av ójavnum hita og tryggja smidliga sending. |
||
|
Nágreinilig maskintøkni |
við at brúka "lág-hita aldringarviðgerð" til at beina fyri innanhýsis álag í tilfari og minka um avforming við lágum hita; Gearflatan er viðgjørd við "nitriding" ella "carbonitriding" fyri at betra um slitstyrkina og troyttstyrkina við høgum og lágum hita. |
Samanborið við vanligar planetargearkassar vísa planetargearkassar við høgum og lágum hita týðandi fyrimunir í ekstremum umhvørvum:
|
Breitt hitaøki tilpassingarføri |
Tað kann virka stabilt frá -60 stig til+200 stig (serlig modell fevna frá -196 stig til+300 stig ), nøkta tørvin á ekstremum støðum sum loftrúmdar- og kryogen útgerð. |
|
Høgur sendineyvleiki |
Við tilfarsstabilitets optimering og strukturellari kompensatiónsdesign kann sendirúmið framvegis stýrast innan 0,1 bogaminuttir sjálvt undir álvarsligum hitabroytingum, og tryggja støðufestið hjá aktuatorinum. |
|
Høgt álítandi og long livitíð |
Høg- og lághitamótstøðuføra tilfarið og serliga smyrjiskipanin minka munandi um vandan fyri sliti og bilum í ekstremum umhvørvum, har miðaltíðin millum bilur (MTBF) er yvir 10000 tímar. |
|
Kompaktur og høgur momenttættleiki |
Arvandi strukturellu fyrimunirnar við planetuflutningi, er útgangsmomentið meira enn 30% hægri enn vanligir há- og lághitareduktorar undir sama rúmd, hóskandi til ekstrema umhvørvisútgerð við avmarkaðum plássi. |
|
Lágur larmur og lág vibratión |
Symmetriski bygnaðurin og nágreiniliga maskinmeskingaragongdin við multi tannmeshing ger, at tað kann virka við larmi, sum er stýrdur undir 65dB við høgum og lágum hita, og minkar um vibratiónstrupulleikarnar hjá útgerðini. |
Ekstrema umhvørvisliga tilpassingarførið hjá Kryogen Planetary Gear Reducer ger tey ómissandi á fleiri há-enda økjum:
|
Rúmdarflúgving |
Satellitt-hugburðsstýringarskipanir, rakettframdriftsmekanismur, lendingarbúnaðarsendingar hjá flogførum o.s.fr., hava tørv á at tola lágan hita á -150 stig í rúmdini ella háhitageisling nærhendis motorinum. |
|
Kryogen og lághitaverkfrøði |
LNG goymslutanga blandandi tól, lág-hita frystiboksflutningsskipan, superleiðandi útgerð kølimekanisme o.s.fr., enn hava tørv á at virka stabilt í flótandi nitrogen umhvørvi við -196 stigum . |
|
Ídnaðarovnar og há-hitaútgerð |
Hitaviðgerðovnsflutningsbátar, glasmyndandi útgerð, ljósframleiðslu silikonsintermaskinur o.s.fr., hava tørv á at varðveita sendineyvleika í einum høgum-hitaumhvørvi á 150-300 stig . |
|
Á nýggjari orkuøkinum |
eru yaw- og pitch-skipanir til vindmylluútgerð (sum tola lágan hita á -40 stig og sterkar vindbyrður) og ljósframleiðsluskipanir (sum kunnu tola høga hitaváttan og dagnáttarhitamun). |
|
Serlig akfør og útgerð |
Koyriskipanin hjá pólrannsóknar akførum og oyðimørk av-vegaakførum hevur tørv á at laga seg til ekstremar hitamunir á -50 stig til+80 stig ; Radarsnúningsmekanisme, rakett-skotsending o.s.fr., í hernaðarútgerð. |
Hesi punkt skulu leggjast til merkis, tá ið valt verður og nýtt verður við høgum og lágum hitaplanetarreduktorum:
|
Klára hitabilið |
Vel samsvarandi hita-mótstøðuføra modellið grundað á lægsta og hægsta hitan í veruligu arbeiðsumstøðunum, og slepp undan "lág-hitamodellum, sum verða nýtt í høgum-hitaumhvørvum" ella "há-hitamodell yvir sniðgivin". |
|
Samsvarandi last- og minkingarlutfall |
Við støði í kraftkelduni, ferðini og momentkrøvunum hjá aktuatorinum, rokna hóskandi reduktiónslutfallið fyri at tryggja, at útgangsmomentið hjá reduktorinum hevur eina trygdarmargin uppá 1,2-1,5 ferðir við høgum og lágum hita. |
|
Smyrjiviðlíkahald |
Kanna regluliga smyrjistøðuna, slepp undan at smyrjievnið steðgar í umhvørvum við lágum hita, forða fyri, at smyrjievnið guvar burtur í umhvørvum við høgum hita, og skift hóskandi serlig smyrjievni út sambært arbeiðsgongdini. |
|
Uppseting og vernd |
Tryggja, at koaksialitetsfeilurin er innan fyri 0,1mm/m undir uppsetingini fyri at minka um eyka álag; Høghitaumhvørvi krevja uppseting av isoleringsdekki, meðan lág-hita umhvørvi krevja umhugsni um isoleringstiltøk fyri at minka um hitasveiggini. |
Planetargearkassin við høgum og lágum hita er ein vøra av integratiónini av mekaniskari senditøkni, tilfarsvísindum og smyrjitøkni. Tað brýtur ígjøgnum avmarkingarnar av ekstremum hita á kraftflutningi og veitir kjarnuflutningsstuðul til há-end øki sum loftrúmdar, nýggja orku og kryogen verkfrøði. Við vaksandi eftirspurninginum eftir tilpassingarføri til ekstrem umhvørvi í ídnaðarútgerð, fer Cryogenic Planetary Gear Reducer framhaldandi at dagføra í tilfarsnýskapan (so sum nýtt keramiskt samsett tilfar), snild smyrjing (so sum tillagandi hitasmyrjiskipanir), og tilstandseftirlit ({integrerað hita3rd be} kjarna" av neyvleikasending undir ekstremum arbeiðsumstøðum.
