DS Cam Indexer er eitt ávíst modell av cam indeksara, sum vanliga vísir til ein cam indekseringsmekanisme, sum brúkar ein Double Stop struktur. Kjarnueginleikin í henni er at fáa tvær útgangsakselsteðgir innan eina inntaksakselsrotatiónsringrás, sum er ætlað serliga til sjálvvirkandi støður, sum krevja há-frekvens avbjóðandi rørslu, og betra munandi um framleiðsluvirknið.
DS Cam Indexer er eitt slag av aksel útgangscam indekseringsdriv,sum hoyrir til aksiala cam splitter flokkin. DS Cam Indexer er ein høg-neyvleika og sera álítandi avbjóðandi rørslumekanisme, sum kann umskapa áhaldandi raksturin av sjálvvirkandi útgerð til eina stig-við-stigrørslu. Hon byggir á ómakaleysu passanina millum kam og nálarulluna, og endurtekur sendingina eftir áður ásettu kamkurvuni. Tað sendir inn áhaldandi snúningsdriv og sendir út avbjóðandi snúnings-, sveiggj- ella lyftirørslu.
Sum aksli .útflutningurcamindeksari, DS Cam Indexer hevur hesar eginleikar:
Útgangsháttur: Vanliga útgangur gjøgnum ein aksel, kann hann beinleiðis setast í samband við koplingar, plátuspælarar, flenshús o.s.fr., ella óbeinleiðis setast í samband við tannhjól, synkron hjól, gear o.s.fr., soleiðis at tað er lætt at seta í samband við ymiskar útgerðarflutningsskipanir.
Lastkapasitetur: Megnar at tola ávísar radiellar og aksialar last, kann lúka ymisk lastkrøv sambært ymiskum tekniskum upplýsingum og modellum, hóskar til høvi, sum krevja sending av stórum momenti.
Staðsetingarneyvleiki: Við høgum býtisneyvleika kann tað fáa nágreiniliga avbjóðandi rørslustýring og lúka krøvini til sjálvvirkandi framleiðslutilgongdir so sum pakking og samling, sum krevja høgan staðsetingarneyvleika.
Dupultur steðgur: Undir 360 stig snúninginum av inntaksinum klárar útgangsakslin tvær indekseringsvirksemi og tvær steðgir (siðbundnu modellini hava bert ein steðg).Dømi: Inntøkuakslin snýr seg áhaldandi → Útgangsakslin: Snú 90 stig → Steðgur → Degree Pause) ( Steðgur → Degree Pause)
DS slag camindeksarileggur eitt samsett kamspor afturat við støði í siðbundna bygnaðinum:
1). Dupult kamflata:
Høvuðskammerin stýrir fyrstu indekseringini, og hjálparkammurin stýrir seinnu indekseringini, samskipar og samskipar rørsluna.
2). Styrkja leguskipanina:
Samtykkja tvørrullulegur ella tvírøð vinkulkontaktlegur til at tola tvívegis last.
3). Rullusamling við høgari neyvleika:
Fleiri sett av sløktum stálrullum fyri at tryggja endurtøku av staðsetingarneyvleika av tveimum deilingum (innan ± 30 arcsec).
Arbeiðsmeginreglan hjá DS Cam Indexer er grundað á ein kammekanisme, sum umskapar áhaldandi snúningsrørsluna hjá inputinum til avbjóðandi snúningsrørslu hjá útgangsakslinum, soleiðis:
|
Arbeiðsmeginregla . |
Stig 1: Snú inntaksakslin við 0 stigi -180 stig , og høvuðskonveksin trýstir úttakslin til fyrstu indekseringina (so sum 90 stig ) → steðg. Stig 2: Inntaksakslin snýr seg 180 stig -360 stig , og sekundæri konveksin trýstir úttakslin til seinnu indekseringina (so sum 90 stig ) → steðgar. Ringrás: Hvørja ferð inntaksakslin snýr seg einaferð, klárar úttakslin tvær býti og tvær maskinmeistarasteðgir. |
|
Lyklapartar |
í høvuðsheitum samansett av kam- og nálarullulegum. Kamurin er kjarnuparturin, vanliga ein sylindriskur kammur ella ein planur kammur, og konturkurvan hjá honum er sniðgivin eftir kravdu rørslulógini; Nálarullulegurin er sett upp á indekseringsplátuna á útgangsakslinum, í sambandi við kamprofilin. |
|
Rørslusendingargongd |
Tá inntøkuakslin koyrir kammuna at snúgva seg, samvirkar konturkurvan á kammuni við nálarullulegurin. Innan ávís vinkuløki av kamsnúningi koyrir kamprofilurin nálarullulegurin, og ger, at indekseringsskivan og útgangsakslin snúgva seg og fáa indekseringsrørslu; Í øðrum vinkulstøðum er nálarullulegurin í støðuga økinum á kamprofilinum, og útgangsakslin er støðugur, og fær steðgir av og á. Við at sniðgeva kamprofilkurvuna nágreiniliga, kann snúningsvinkulin, steðgtíðin og skiftitíðin hjá útgangsakslinum stýrast til at lúka krøvini um avbjóðandi rørslu í ymiskum umsóknarstøðum. |
|
Mekanisma fyri neyvleikatrygd |
Kam- og nálarullulegurnar eru viðgjørdar og settar saman við høgum neyvleika, og passandi frírúmið er ógvuliga lítið. Tað kann nærmast sum ein billeys sending, sum effektivt kann minka um rørslufeil. Samstundis kunnu fleiri nálarullulegur samstundis seta seg í samband við kammuna, deila lastin, betra um slættleikan og neyvleika í rørsluni enn meira og gera tað møguligt at indeksera støðufesti við høgari-neyvleika. Yvirhøvur kann indekseringsneyvleikin røkka einum høgum støði, sum kann lúka krøvini um nágreiniliga støðustýring í sjálvvirkandi framleiðslu. |
|
Sjálvlæsandi meginregla |
Í steðginum á útgangsakslinum verður nálarullulegurin orsakað av eginleikunum hjá kamprofilkurvuni í ávísari støðu. Hesa tíðina ger rákið av kamkraftini á nálarulluleguni, at útgangsakslin hevur sjálv-læsiseginleikar, sum álítandi kunnu halda steðgistøðuna uttan forskurðing orsakað av kreftum uttanífrá og øðrum viðurskiftum, og tryggja stabilitet og álítandi útgerðina undir rakstrinum. |

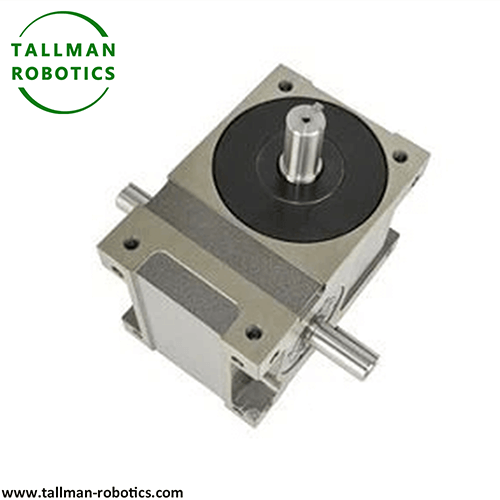

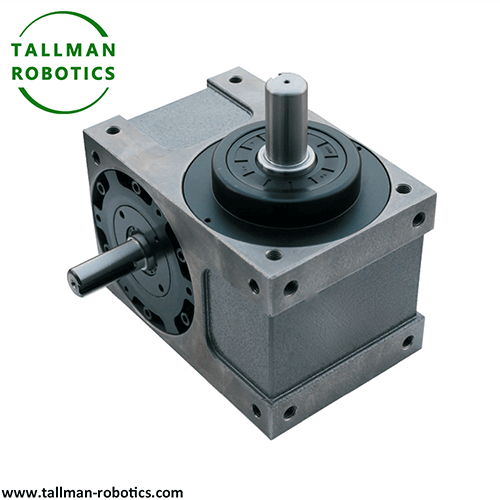

Her Á hesi síðuni, vit innleiða DS Cam Indexers frá TallMan Robotics, sum er topp leiðandi framleiðari av Cam Indexer, sært tú dátublað, framleiðslumyndir,vedios soleiðis:
Eisini Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
|
Modell |
45DS |
60DS |
63DS |
70DS |
80DS |
83DS |
100DS |
110DS |
125DS |
140DS |
180DS |
|
Samsvarandi motororka (KW) |
0.06/0.09 |
0.09/0.12 |
0.09/0.12 |
0.12/0.15 |
0.15/0.37 |
0.15/0.37 |
0.37/0.75 |
0.37/0.75 |
0.75/1.5 |
0.75/1.5 |
1.5/2.2 |
|
Loyvd útgangsradial last (kgf) |
80 |
180 |
180 |
220 |
220 |
330 |
400 |
500 |
600 |
730 |
1200 |
|
Loyvd útgangsaksial last (kgf) |
72.5 |
150 |
150 |
220 |
220 |
420 |
450 |
550 |
630 |
860 |
1500 |
|
Indekseringsneyvleiki (Bogasek) |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
|
Vekt (kg) |
7.0 |
13.0 |
15.0 |
18.0 |
32.0 |
26.5 |
50.0 |
65.0 |
75.0 |
90.0 |
220.0 |
|
Serligt krav til DS Model |
Legg longd til Inntøkuakslin og Útgangsakslin |
||||||||||
|
Støðnummur |
2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48 |
||||||||||
|
Uppsetingarflata |
VW 1-6 ein og hvør yvirflatumontering |
||||||||||
|
Ferð á inntaksakslinum (RPM) |
~ 800 (Upp til faktisk lasting) Pls upplýsa frammanundan um høg ferð við at brúka |
||||||||||
|
Viðmæli: Blý |
2-12 støðir eru R1 ein leiðsla . |
||||||||||
Samanborið við onnur sløg av avbjóðandi rørslumekanismum, hevur DS Cam Indexer fyrimunir sum høgan neyvleika, smidligan rakstur, og sterkan last-berandi orku, soleiðis:
|
Høgur indekseringsneyvleiki |
DS Cam Indexer fær ógvuliga lítlar rørslufrístøður og enntá næstan ómakaleysa sending gjøgnum høgt-nágreiniligt samstarv millum cam- og nálarullulegur. Hansara indekseringsneyvleiki er vanliga høgur, og røkkur umleið ± 15 ''~30 '', meðan siðbundnar avbjóðandi rørslumekanismur sum ratchet mekanismur hava vánaligan rørsluneyvleika orsakað av strukturellum meginreglum og framleiðslufeilum, langt lægri enn DS Cam Indexer. |
|
Góður rakstrarstabilitetur |
Hesin mekanisman byggir á kamprofilkurvuna fyri at koyra nálarulluleguna at røra seg, og kraftbroytingarnar undir rørsluni eru lutfalsliga støðugar við minimalari ávirkan og vibratiónum. Harímóti elvir sproytuhjólmekanisman munandi akseleratiónsbroytingar við uppstarti og sløkki, sum førir til ávirkan og ger hana óhóskandi til rakstur við høgari-ferð. DS Cam Indexer kann brúkast í ymiskum støðum so sum høgari, miðal, og lágari ferð. |
|
Sterk last-berandi orka |
DS Cam Indexer kann vanliga sniðgevast við fleiri nálarullulegum í sambandi við cam, sum effektivt kunnu deila lastina og harvið tola stórar radiellar og aksialar last, sum lúka krøvini til at senda stórt moment. Til dømis hevur kam-indekseringsmekanisman við bøgdum yvirflati hægstu last-berandi orku millum kammekanismur. Samanborið við ófullfíggjaðar gearmekanismur, tolir hann størri last við somu stødd. |
|
Álítandi sjálv-læsandi støða |
Undir útgangsaksla steðgafasuni fer DS Cam Indexer, grundað á eginleikarnar hjá kamprofilkurvuni, at seta nálarulluleguna í eina ávísa støðu fyri at fáa sjálv-læsing, sum álítandi kann halda steðgistøðuna uttan forskurðing orsakað av kreftum uttanífrá og øðrum viðurskiftum. Hinvegin kann tann avbjóðandi rørslumekanisman, sum er stýrd av pneumatiskum, ávirka stabilitetin í støðufestingini orsakað av trýstsveiggum og øðrum orsøkum, og kann ikki geva so álítandi sjálv-læsifunktión. |
|
Kompaktur og effektivur bygnaður |
DS Cam Indexer hevur ein kompaktan heildarbygnað, lítið rúmd, og tekur minni pláss. Tað kann fáa avbjóðandi rørslufunktión í avmarkaðum plássi, og ger tað lætt at seta upp í ymiskari sjálvvirkandi útgerð. Samstundis er sendivirknið hjá henni høgt og orkutapið lítið. Samanborið við nakrar fløktar avbjóðandi rørslumekanismur, so sum planetar indekseringskammekanismur, hóast planetar indekseringskammekanisman hevur eitt stórt indekseringstal, er bygnaðurin lutfalsliga fløktur. DS Cam Indexer hevur ein einfaldari og reinari bygnað og lættari viðlíkahald, samstundis sum hann tryggjar ávísan avrikið. |
|
Smidligar rørslureglur |
Við at sniðgeva ymiskar cam profilkurvur, kann DS Cam Indexer náa ymiskar rørslureglur og indekseringskrøv, sum kunnu tillagast eftir serligum forritstørvi. Rørslureglurnar hjá ratchet-mekanismum eru tó lutfalsliga fastar og kunnu vanliga bert fáa einfaldar avbjóðandi snúningar, við avmarkaðari vinkulstilling. |
DS Cam Indexer er nógv brúkt í sjálvvirkandi útgerð, sum krevur avbjóðandi rørslustýring orsakað av høgum neyvleika, høgum stabiliteti og sterkum lastkapasiteti. Vanlig støði eru m.a.
|
Pakki- og prentmaskinur |
Mat- og drykkjuvørupakking |
Í sjálvvirkandi fyllileiðingum, lokkimaskinunum og merkingarmaskinunum koyrir DS Cam Indexer føðiband ella plátur fyri at fáa avbjóðandi rørslu, og stýrir nágreiniliga staðsetingini av pakkiíløtum (so sum fløskum, dósum og pappírskassum) fyri at tryggja, at aðrar fyllir, merkingar, innsiglingar og pappírskassar eru fullfíggjaðar, sleppa undan tilfarslekum ella merkisfráviki. Til dømis kann í framleiðslulinjuni av mineralvatnsfløskum fáast há-ferðslu avbjóðandi flutningur og staðseting av 300-500 fløskum um minuttin. |
|
Prentútgerð |
Í fleir-prentsmiðjum og etikettprentsmiðjum verða avbjóðandi steðgir á prentplátuni ella undirlaginum stýrdir gjøgnum indekseringsrørslu fyri at tryggja nágreiniliga yvirprenting av ymiskum litum av blekki og minka um prentfrávik. |
|
|
Elektronikk og 3C vøruframleiðsla |
Komponentsamling |
Í sjálvvirkandi samlingarlinjuni av elektroniskum vørum sum fartelefonum og teldum (so sum battaríinnlegging, skermbindingar og skrúvulæsingarmaskinur), koyrir DS Cam Indexer ein multi station plátuspælara til at ganga ígjøgnum ymiskar samlingartilgongdir í raðfylgju, og tryggjar nágreiniliga raðfesting av smáum komponentum (so sum indexing ±cy an)1. bogasekund. |
|
Uppdagan og sortering |
Í PCB-plátueftirlitsmaskinunum og elektroniskari komponent-screeningsútgerð verða arbeiðsstykki sett undir sjónligar eftirlitslinsur ella sorteringsmekanismur gjøgnum avbjóðandi rørslu, sum tryggjar, at avdúkingar- ella sorteringsvirksemi verða lidnar í einum støðugum standi og betra um neyvleika. |
|
|
Medisinsk tól og farmasøluútgerð |
Rúsevnisframleiðsla |
Í hylkifyllingarmaskinunum, tabletttablettpressunum og penicillinfløskufyllilinjunum stýrir DS Cam Indexer avbjóðandi snúninginum av moldplátuni fyri at fáa eina sjálvvirkandi ringrás av "fóðringarformsveiting", sum lýkur strangu krøvini hjá farmasøluídnaðinum um neyvleika og reinføri. |
|
Samling av medisinskari útgerð |
Brúkt á samlingarlinjuni av medisinskum tólum sum sprænum og infusiónssettum til at stýra stig-við-trinsflutningi og staðseting av komponentum, og tryggja nágreiniliga samling av há-neyvleikalutum so sum innsigli og nálum. |
|
|
Viðgerð og samling av billutum |
Komponentviðgerð |
Í virkisútgerðini til bil legur, gear, bremsuklossar og aðrar komponentir (so sum fleir støð borimaskinur, kvørn), er snúgvandi arbeiðsborðið drivið til at fáa avbjóðandi indeksering av arbeiðsstykkinum, rætta ymiskar yvirflatur ella holstøður við tólinum í raðfylgju, klára multiprosess framleiðslu framleiðslu. |
|
Sjálvvirkandi samling |
Á samlingarlinjuni av bil instrumentpanelum og leiðslubindum verða arbeiðsstykki nágreiniliga leverað til spenningar-, sveisi-, royndar- og aðrar arbeiðsstøðir gjøgnum avbjóðandi rørslu, sum lúka høgu ringrásartíðina (60 ferðir um minuttin) og høgu stabilitetskrøvini hjá bilframleiðsluni. |
|
|
Lætt ídnaður Maskinur og dagligvøruframleiðsla |
Heimatólframleiðsla |
Brúkt í samlingarlinjuni av komponentum so sum vaskimaskinutrumlur og køliskápshurðarlemmar til at stýra stig-by-stigflyting av arbeiðsstykkjum, og samstarva við robottar ella sjálvvirkandi robottarmar til at klára niting, sveising og aðrar virksemi. |
|
Virking av dagligvørum |
Í framleiðslulinjunum av tendrarum, kosmetiskum fløskuhettum og toylutum, ger drivplátan skiftið av arbeiðsstykkjum millum sprænustøðing, liting, samling og aðrar tilgongdir, og javnar effektivitet og neyvleika. |
|
|
Logistikkur og sorteringsskipan |
Háspenningssorterandi útgerð |
Í ekspresssorteringslinjum og e-pakkasorteringsmaskinunum stýrir DS Cam Indexer avbjóðandi snúninginum av sorteringsplátuplátuni, og arbeiðir við strikukoduskannara og stoytstavmekanisme til at leiða pakkar nágreiniliga frá ymiskum ferðamálum til samsvarandi rásir, og lagar seg til sorteringseffektivitetin av túsundtals rásum. |
Kjarnukravið í hesum umsóknarscenarioum er samansetingin av høgari-neyvleika avbjóðandi rørslu og nágreiniligari staðseting, og DS Cam Indexer lagar seg fullkomiliga til krøvini um "høgan effektivitet, stabilitet og neyvleika" í sjálvvirkandi framleiðslu gjøgnum ómakaleysa passan millum cam og nál høga rullubjørn,{}lo} eyðkenni, og gerast kjarnuparturin av avbjóðandi rørslustýring.
DS Cam Indexer, við sínum dupulta stopp sniði, varðveitir høgu stívleika og null aftursvar fyrimunir við cam-deilinum, samstundis sum hann næstan tvífaldar effektivitetin, og ger hann til eitt ideelt val til há-sjálvvirkandi útgerð. Við valinum skal serligt atlit takast til býtið av indekseringsvinklum og dynamiskari lastkapasiteti, og raðfest skal veljast at velja bøgdu kam (høg-ferð) ella sylindrisku kam (tung-duty) skipanina.
