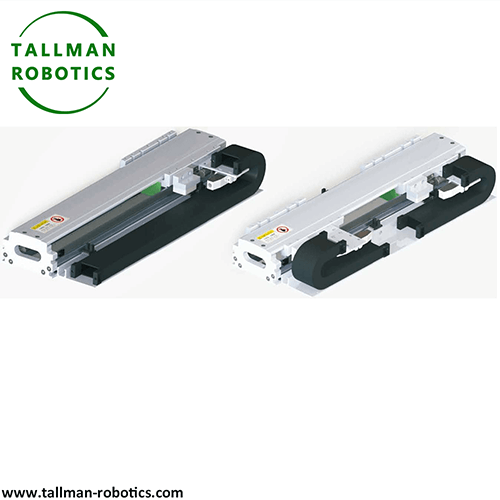

Linear Electric Motor Actuator er ein elektromekanisk integrerað tól, sum brúkar ein linjurættan motor sum kjarnukoyrandi komponent, integrerar funktiónirnar hjá einum linjurættum motori og einum aktuator, og beinleiðis umskapar el-orku til linjurætta mekaniska rørslu. Kjarnueginleikin í Linear Electric Motor Actuator er, at tað ikki krevur siðbundnar roterandi motorar og sendimekanismur (so sum skrúvur, gear o.s.fr.), men beinleiðis røkkur linjurættari rørsluútgangi gjøgnum elektromagnetisku drívmegina á linjurætta motorinum, og realiserar høga dynamiska linjurætta rørslu við null-null-kontakt og
Kjarnusamanseting av linjurættari el-motor aktuator
|
Partur |
Funktiónir |
Vanlig uppseting |
|
Linjumotorstatorur |
Genererar elektromagnetiskt felt |
Varandi magnetfylki (við jarnkjarna) ella vindingarspor (uttan jarnkjarna) |
|
Linjumotorrotor |
Útgangslinjurætt skump |
Við rørandi lutum íroknað spolur (beinleiðis knýttar at last) |
|
Høg neyvleikavegleiðing |
Last-legur |
Luftlegur (nanometrastig), kúluleiðarar (ídnaðarflokkur) |
|
Støðuafturmeldingarskipan |
Stýring av stongdum lykkjum í sanntíð- |
Ristlinjal (± 0,1 μ m) og magnetisk ristlinjal (± 1 μ m) |
|
Køliskipan |
Kølistýring |
Natúrlig køling (<500W), Water Cooling (High Power) |
|
Stýrari |
Stýrararørsla |
Dedikeraður servodrivur (stuðlar EtherCAT/CANopen |
Munur á tilhoyrandi útgerð
|
Tólslag |
Kjarnukoyriháttur |
Sendieginleikar |
Vanlig umsóknarstøði |
|
Linjuførur el-motor aktuatorur |
Beinleiðis koyring av linjuførum motori |
Eingin mekanisk sending, beinleiðis útgangur av linjurættari rørslu |
Høg nágreinilig staðseting (so sum hálvleiðaraútgerð) |
|
Linjurættur el-aktuatorur |
Rotatiónsmotor+mekanisk gearkassi (skrúva o.s.fr.) |
Rotatiónsrørsla → Linjurørsluumlegging |
Almenn ídnaðarsjálvvirkan (so sum ventilstýring) |
|
Linjumotor |
Vísir bert til linjurætta motorkroppin . |
Krevur eyka vegleiðingar/stýringarskipan |
Integrerað sum kjarnupartur í útgerðina| |
Lykla eginleikar av linjurættari el-motor aktuator
|
1 |
Høgur neyvleiki og høgt svar |
Uttan mekaniskan sendifrítøku og elastiska avforming kann staðsetingarneyvleikin røkka ± 1 μ m støði, og dynamiska svarferðin er 10-100 ferðir skjótari enn siðbundnir aktuatorar, sum eru hóskandi til 2høga-frekvens og háprecisiónsvirksemi (so sum depte cutting og laser cutting). |
|
Effektivt og lágt tap |
Við at sleppa av við transmissiónslutir sum gear og skrúvur, kann orkuumleggingareffektiviteturin røkka yvir 90% (siðbundnir aktuatorar hava vanliga 60% -80%), og einki mekaniskt slit er, sum førir til eina longri livitíð. |
|
|
3 |
Høgt skump og høg ferð |
Skumpurin kann vera alt frá nøkrum fáum newton til tíggjutúsundtals newton (fæst gjøgnum fleir-statorspjaðing), og ferðin kann røkka 5-10m/s, langt omanfyri tann hjá skrúvudrivnum aktuatorum (vanliga<1m/s). |
|
4 |
Kompaktur bygnaður |
Tað er ikki neyðugt at rúma plássi til snúgvandi motorar og sendimekanismur, serliga í lang-fjarstøðuscenarioum sum stórum logistikksorteringslinjum, sum ger uppsetingina meira fleksibla. |
Linear el-motor Aktuator er í høvuðsheitum ein verkfrøðiligur integreraður formur av lineari motori, sum integrerar driv-, leiðslu- og stýringsfunktiónir í eitt. Hon er gjørd serliga til støður, sum krevja "høga-neyvleika+høga dynamiska" linjurætta rørslu, við høgum kostnaði men munandi avrikisfyrimunum.
Linear Electric Motor Actuator umboðar hægsta støði av tøkni í linjurættari rørslustýring, við sínum beinleiðis drivi, ultra-høga dynamiska avrikið, og nanometer støði neyvleika ger hann óavmarkaðan á økjunum hálvleiðarar, ultra neyvleika maskinmekaniska og fremsta gransking. Hóast høga kostnaðin, so er hon við tøkniligari framgongd stigvíst farin at gjøgnumganga hágóðsku medisinska útgerð, nýggja orkuútgerð og onnur øki, sum er kjarnukoyritøknin til framtíðar snilda framleiðslu og neyvleikaverkfrøði.

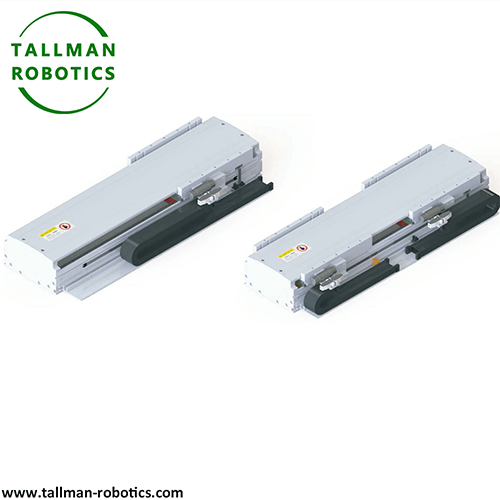

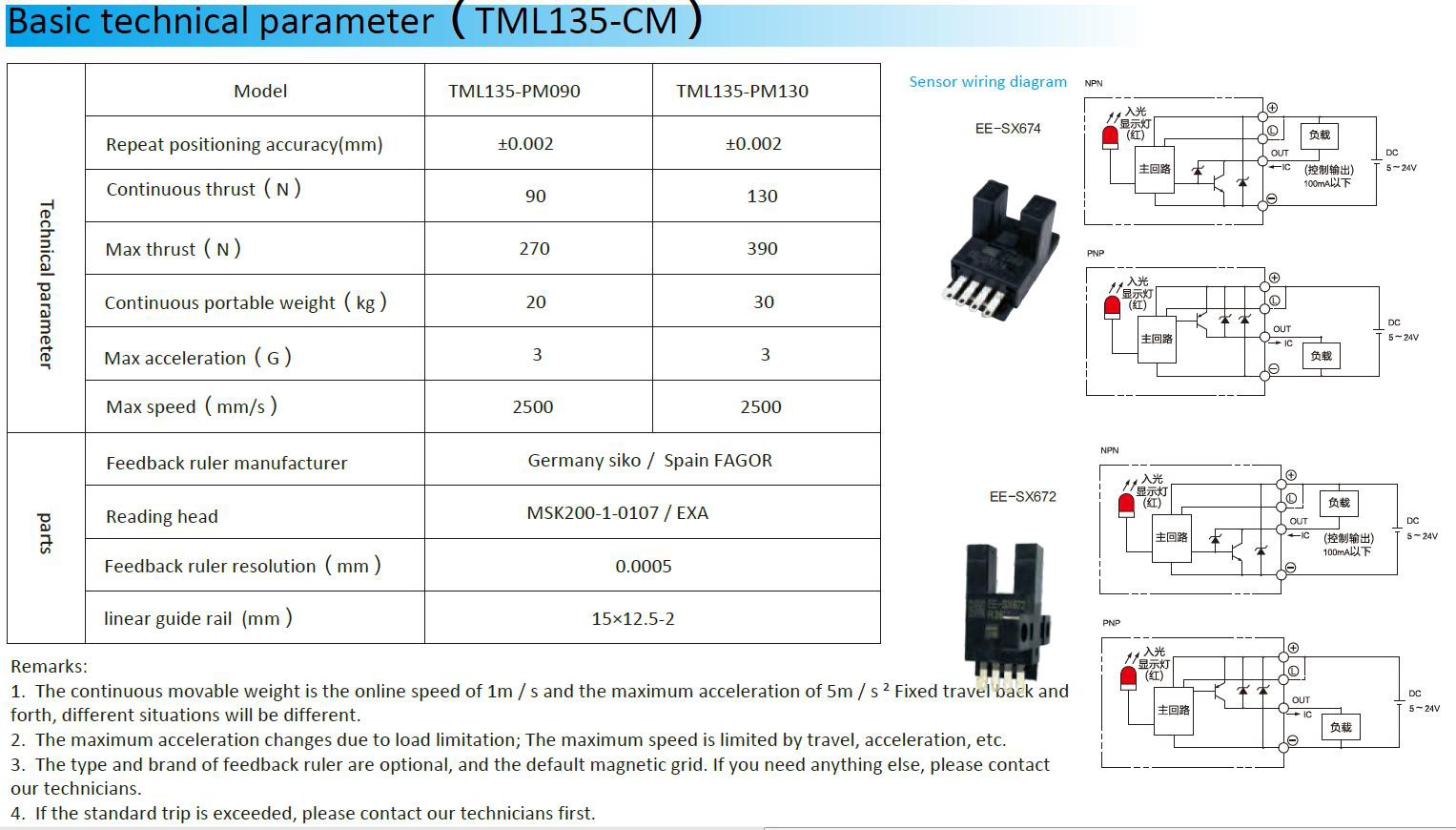

Her innleiða vit Linear Motor, Modell TML135-CM til almenna umhvørvið, við dátublaði soleiðis:
Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
Linear Electric Motor Actuator, við teirra kjarnu fyrimunum av høgum neyvleika, høgari svarferð, ongum mekaniskum sendifrítøku, og høgum skumpi, er nógv brúkt í støðum, sum krevja nágreiniliga rørslustýring, serliga á økjum, sum krevja strangar krøv til ferð, dynamiskan avrikið og nágreiniliga. Niðanfyri eru høvuðsumsóknarøkini og vanlig støði:
|
Nei. |
Íðni |
Kjarnukrøv |
Vanligar umsóknir |
|
1 |
Framleiðsla av hálvleiðarum og mikroelektronikki |
Nano støði støðufestingarneyvleiki, høg-ferð startstopp, og dálkingar-frítt umhvørvi. |
Handfaring og eftirlit við plátum: Í litografimaskinunum og ion-ílegumaskinunum verður plátuarbeiðsborðið drivið fyri at fáa nágreiniliga staðseting á mikrometur- ella enntá nanometur-støði, og tryggja nágreiniliga útsýni av chip-rásmynstri. Flísapakking: Stýr linjurættu rørsluni á loðhøvdinum ella sondustøðini fyri at klára há-neyvleikavirksemi so sum tráðbinding og flísaroyndir. |
|
2 |
Nágreinilig maskinverktøk og virkisútgerð |
Høgt dynamiskt svar, mikrometer støðis staðseting, og støðug skerjikraft útgang. |
Háferðslufræsi/slípimaskina: Koyr arbeiðsborðið beinleiðis fyri at fáa linjurætt fóður, slepp undan bilfeilinum hjá siðbundnari skrúvugending, og betra um yvirflatuslættleikan og formneyvleikan í maskinvirksemi (so sum moldviðgerð). Lasaraviðgerðarútgerð: stýrir linjurættu rørsluni á lasarahøvdinum fyri at fáa høga-ferð og høga-neyvleika at skera, gravera ella merkja á tilfari sum metal og glas. |
|
3 |
Medisinsk tól og lívfrøði |
Lág vibratión, høgur stabilitetur, og nágreinilig stýring av smáum forskurðingum. |
Medisinsk myndatøkuútgerð: Í CT- og magnetiskari resonansmyndatøku (MRI) verður detektorurin ella rúmið drivið til at gera smidliga linjurætta skanning fyri at tryggja myndaklárleika. Skurðrobottur: stýrir linjurættu framgongdini av skurðtólum (so sum laparoskopiskum tólum) fyri at fáa skurðviðgerðir á millimeturstøði og minka um skurðskaðar. Laboratoriusjálvvirkan: Koyripipettir, sýnisstativ o.s.fr. fyri at fáa nágreiniliga pipetting og lokalisering til há-gjøgnumførda rúsevnascreening ella gensekvensering. |
|
4 |
Jarnbreytarsamferðslu- og samferðsluskipan |
Høgt skump, høg-ferðsluvirksemi, og langur slagstabilitetur. |
Maglev-tog: Tað brúkar elektromagnetiska skumpið hjá einum linjurættum motori til at koyra tokið beinleiðis til at flyta seg í beinari linju eftir sporinum, uttan tørv á hjólskinukontakt, og fær høga-ferð (yvir 500km/t) og lágan-larmrakstur. Háspenningsflutningslinja: Í flogvallarbagagusortering og logistikkgoymslu koyrir hon sorteringsvognar ella føðiband fyri at fáa høga-ferð og nágreiniliga farmaflyting (so sum sjálvvirkandi sorteringsskipanir í e-handilsgoymslum). |
|
5 |
Sjálvvirkan og ídnaðarrobottar |
Skjótt svar, multi-aks samstarv, høgur endurtøkuføri støðufestingarneyvleiki. |
Yvirflatumonterandi robottur: Í SMT (Surface Mount Technology) framleiðslulinjunum koyrir hann dysumodulið til at flyta seg skjótt og nágreiniliga at montera elektroniskar komponentir á PCB-plátur. Samskipa robottur: Í 3C vinnuni (fartelefon, telduframleiðsla), ger hann handfaring, samling ella eftirlit við komponentum, og samstarvar við sjónskipanir fyri at klára há-neyvleikavirksemi. |
|
6 |
Loftrúmdar- og verja |
Ekstrem umhvørvistilpassingarføri, høg álítandi, høg-neyvleika servostýring. |
Vindtunnilsroynd: Koyr modellflogfarið til at fremja linjurætta hvørfallsrørslu í einum vindtunli, og uppgerð aerodynamisku eginleikarnar við ymiskari ferð. Radar- og satellittantenna: Stýr linjurættu forskurðingini av antennuføðikelduni fyri at fáa nágreiniliga bjálkapeiking og sporing. Vápnaskipan: Í skipsbornum ella akfarsmonteraðum vápnum koyrir hon høgdina/týðingina av byrsutunnuni ella sjósetingini fyri at fáa skjóta miðsavnan. |
|
7 |
Nýggj orka- og neyvleikaroyndir |
Lágt trupulleikar, høg upploysn, og áhaldandi støðugur rakstur. |
Sólpanelframleiðsla: Koyr skerihøvdið á lasaraskerimaskinuni til at tekna há-neyvleikanetlinjur á silikonplátuna, og betra um battaríumleggingareffektivitetin. Nágreiniligar mátitól: Í koordinatmátimaskinunum og lasarainterferometrum fær koyrisondan ultranágreiniliga uppdagan av arbeiðsstykkisvíddum (við einum neyvleika upp til 0,1 μ m). |
Kjarnunýtslan av linjurættum motoraktuatorum liggur í teirra evni at avloysa siðbundna "rotatiónsmotor+mekanisk transmissión" bygnaðin, serliga í støðum, sum krevja høgan nágreinileika, høga ferð, ómakaleysan rakstur og langa livitíð, sum hava óavmarkaðar fyrimunir. Við dagføringini av ídnaðarligari sjálvvirkan og neyvleikaframleiðslu, eru umsóknarøkini hjá henni framvegis vaksandi til meira segmenteraðar vinnugreinar (so sum sjálvvirkandi koyriroyndarútgerð, kvantuteldu royndarpallar o.s.fr.).
