Electric Rod Actuator er ein elektromekanisk integrerað tól, sum umskapar snúningsrørslu til linjurætta hvørfallsrørslu gjøgnum motordriv. Kjarnubygnaðurin fevnir um ein drivmotor, sendimekanismu og stoytstong (stempulstong), sum í høvuðsheitum verður brúkt til at fremja stoyt, draga, lyfta ella opna/lukka virkni av lastum. El-stangaktuator er ein vanlig linjurætt drivútgerð á ídnaðar- og sivilum økjum.
Electric Rod Actuator er eitt kompakt linjurætt rørslutól, sum brúkar ein motor til at koyra ein stav til at fremja teleskopiskar rørslur, og fremja stoyt-, drag- ella støðufestingarfunktiónir. Talan er um eitt undirdeilingarslag av el-linjurættum aktuatorum, sum er eyðkendur av einum útsettum/útstrekkjandi metalstabbakonstruktión, við einføldum strukturi og fleksiblari uppseting, sum hóskar til linjurættar rørsluscenario við smáum og miðal last.
Bygnaðurin hjáEravmagnsRodActuator er lutfalsliga kompaktur, og kjarnupartarnir eru m.a.
|
Koyr motor |
Veitir streymkeldu, vanlig sløg eru DC motorur (12V/24V, hóskandi til lítla útgerð), AC motorur (220V/380V, hóskandi til ídnaðarstøður), ella steppmotor (nýttur til einfalda støðustýring). |
|
Sendiskipan |
Umskipa snúningsrørsluna hjá motorinum til linjurætta rørslu, og tann mest brúkta er skrúvumútrikonstruktiónin (so sum trapezskrúva ella kúluskrúva) 1).Motorurin drívur skrúvuna at snúgva seg, og møtrin er stívt knýtt at stoytstanganum. Tá skrúvan snýr seg, flytur møturin seg eftir aksiella ættini á skrúvuni, og trýstir harvið stoytstangin til at strekkja ella draga seg aftur. 2).Sum modell brúka gearreduktiónsmekanismur (so sum ormgear), sum sameina funktiónirnar at minka um ferðina og økja um kraftina, umframt sjálv-læsing (fyri at forða fyri, at lastin rennur orsakað av egnari vekt). |
|
Stoytstangur (stempulstangur) |
Vanliga ein metalstangur (so sum krompláterað stál), sum er beinleiðis knýttur at lastinum, við einum monteringsgrunni (so sum pinnaaksli, flensur ella tráður) sum er gjørdur í endanum til at lætta um samband við drivna komponentin. |
|
Skel og leiðaratól |
Metalskel verjir innanhýsis bygnaðin, og leiðarahylsan tryggjar stabilitet undir linjurættari rørslu av stoytstanganum, og minkar um radiella forskotið. |
|
Stýr og avmarka komponentir |
1).Ferðamarksrotari: Tá stoytstangin nær mest møguligu útstrekking/samdráttarstøðu, sker útloysararotarin motorstreymveitingina fyri at forða fyri yvirvekt. 2).Valfrítt afturmeldingartól: Sum modell í ídnaðarflokki eru útgjørd við potentiometrum ella kodarum til afturmelding av stoytstavstøðu, sum stuðlar einføldum støðustýring. |
Lykla avrikiseginleikarav E .ravmagnsRodAaktuator
|
Kompaktur bygnaður |
Motorurin og transmissiónsmekanisman eru integrerað í eitt, við lítlum rúmd og lágum uppsetingarplásskrøvum, sum hóska til smáar senur. |
|
Lætt at reka |
Við at stýra beinleiðis fram- og aftursnúninginum av motorinum gjøgnum rotarar, stafettir ella PLC, kann útstrekking og afturtøka av stoytstanganum fremjast uttan tørv á eini fløktari stýrisskipan. |
|
Sjálvlæsandi førleiki |
Modellir, sum brúka ormgear ella trapezformaðar blýskrúvur, kunnu sjálvlæsa seg eftir streymslit, og forða fyri, at lastin flytur seg undir tyngdarkraftini (so sum at lyftipallurin heldur seg í luftini). |
|
Last- og slagøki |
Skumpurin er vanliga millum 10N-100kN (10 tons), og slagið er frá tíggjutals millimetrum til fleiri metrar (vanliga 50mm-1000mm), sum kunnu tillagast eftir tørvi. |
|
Verndarstig |
Flestu sivilu modellini eru IP44 (dusttætt, vatntætt, sprutttætt), meðan ídnaðarmodellir kunnu røkka IP65 (há-trýstvatnsprænutætt), sum hóskar til rakt og støvmikið umhvørvi. |
|
Lægri kostnaður |
Samanborið við servo el-sylindarar ella hydrauliskar sylindarar, hevur hann ein einfaldari bygnað, lægri framleiðslukostnað, og er lættur at viðlíkahalda (uttan tørv á hydrauliskari olju ella trýstluft). |
Munur frá skyldum vørum
|
Vøruslag |
Kjarnumunir |
Vanligir eginleikar |
|
El-stoytstangur aktuatorur |
Einfaldur bygnaður, við "push rod forlenging og samdrátt" sum kjarnufunktión, lágur stýringsneyvleiki |
Lágur kostnaður, lætt uppseting, hóskar til einfalda koyring |
|
Servo el-sylindari |
Servomotor+lukkað-lykkjustýring, har dentur verður lagdur á høgan neyvleika og høgt dynamiskt svar |
Staðsetingarneyvleiki upp til ± 0,01mm, nýttur í nágreiniligum senunum |
|
Pneumatisk stoytstong |
Drivin av trýstluft, treytað av luftkeldu, við lágum skumpi |
Skjót ferð men vánalig stívleiki, hóskandi til lættar laststøður |
Electric Rod Actuator er ein búskaparlig og praktisk linjurætt drivloysn við kjarnufyrimuninum av "einføldum push-pull og álítandi rakstri", nógv brúkt í støðum við lágum neyvleikakrøvum (vanliga staðsetingarneyvleiki innan ± 1mm). Samanborið við hydrauliskar ella pneumatiskar skipanir krevur hon ikki fløktar rørleiðingar, er løtt at seta upp og viðlíkahalda, og er rein og umhvørvisvinarlig, og ger tað til eitt vanligt val at skifta út siðbundnar manuellar ella pneumatiskar drivar.
El-stong-aktuatorar eru í menning frá einføldum útførslukomponentum til snildar elektromekaniskar eindir, við teirra modulsniði og lág-kostnaðarfyrimunum áhaldandi økja teirra gjøgnumgongd í Internet of Things (IoT) tólum. Fyri støður, sum krevja álítandi linjurætta rørslu og minimalistiska stýring, eru el-stoytstengur framvegis tann mest kostnaðarmikla loysnin.

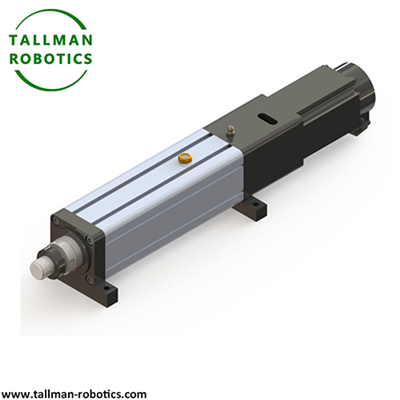

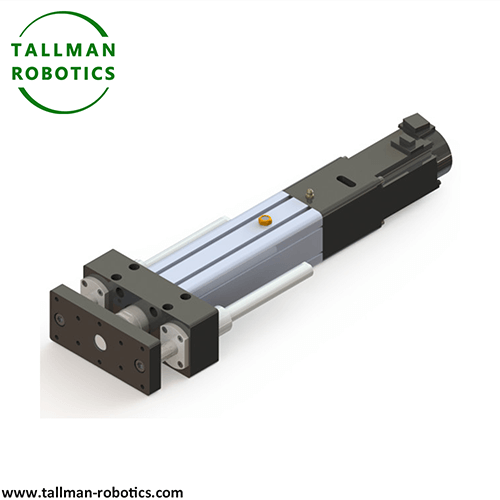

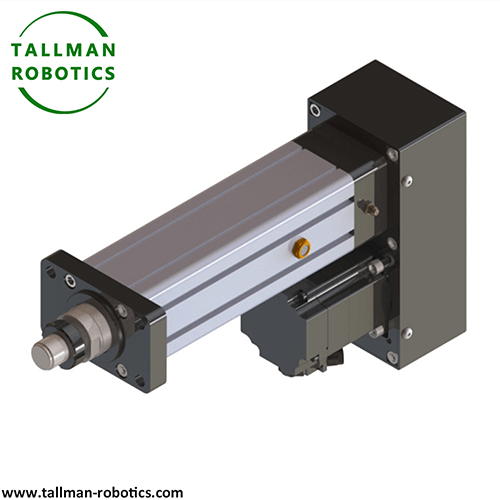

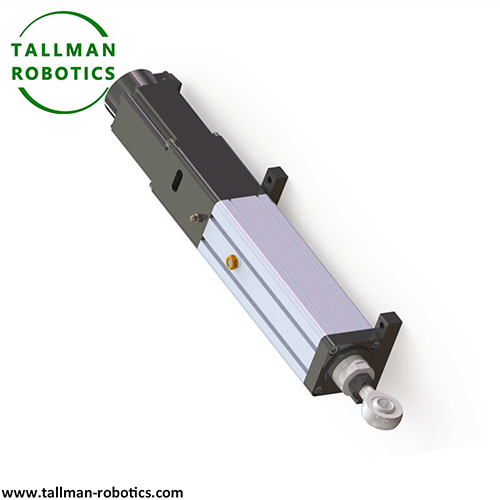

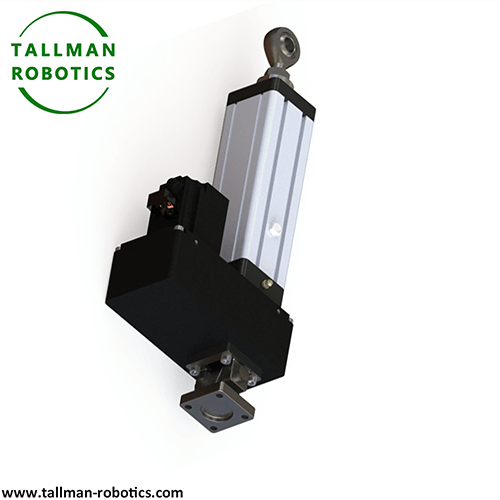

Her innleiða vit røðina El-sylindari við dátum soleiðis:
Tú ert vælkomin at hyggja at fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
El-push rod aktuatorar eru nógv brúktir á ymiskum økjum so sum ídnaði, sivilum, medisinskum, og landbúnaði orsakað av teirra kompakta bygnaði, lætta rakstur, lágum kostnaði, og fráveru av fløktum hjálparskipanum sum hydraulisk olja og trýstluft. Niðanfyri er ein nágreinilig flokking av vanligu umsóknarstøðunum:
1. Ídnaðarsjálvvirkandi økið
Í ídnaðarligum støðum verða el-stoytstengur í høvuðsheitum nýttar til at fáa tilfarsstoyting, útgerðaropning og lukking, ella støðustilling, serliga hóskandi til støður, sum ikki krevja høgan neyvleika, men krevja støðuga koyring:
|
Samlingarlinja og goymsla . |
Tilfarsstoyt: at stoyta streymin av arbeiðsstykkjum í samlingarlinjuni, so sum tilfarsflyting millum føðiband og stoytvirksemið hjá sorteringsútgerð. Hillar og føðimekanismur: Stýr útstrekking/afturtøku av teleskopiskum hillum, ella stilla spenningin og vippuvinkulin á føðibandi. |
|
Ventil- og porturstýring |
Sjálvvirkandi opning og lukking av ídnaðarventilum (so sum porturventilar, summarfuglaventilar, kúluventilar), í staðin fyri manuella rakstur, hóskandi til leiðsluvætustýring (vatn, gass, dust o.s.fr.). Lyfting og lækking av smáum portum (so sum siloportur og kloakkreinsiportur) stýrir streyminum av tilfari ella vætu. |
|
Hjálp til maskinverktøk og útgerð |
Sjálvvirkandi opning og lukking av maskinverktøkuverjudekki, klemma/loysing av arbeiðsstykkisfestum (lágbyrðuscenario). Virkningsdrivið av stoyti- og tættingarmekanismum í pakkimaskinunum, so sum spenningartólið á pappkassapakkimaskinu. |
2. Sivil- og handilslig útgerð .
Í gerandisdegnum og virkisstøðum verða el-stoytstengur ofta nýttar til at økja um útgerðarsjálvvirkan og hentleikar, og betra um brúkaraupplivingina .
|
Møblar og skrivstovuútgerð |
El-sofa/setur: stilla ryggvinkulin og fótastuðulin fyri at fáa liggjandi støðuskifti. Lyftandi borð/barrteljari: Stilla hæddina á skriviborðinum gjøgnum stoytstangin til at nøkta tørvin hjá standandi skrivstovu ella brúkarum við ymiskari hædd. Sjónvarpsskáp/goymsluskáp: Duldi stoytstangurin koyrir sjálvvirkandi opning/lukku av skápshurðini, ella stillar høgdarvinkulin á sjónvarpinum. |
|
Hurðar, vindeygu og sólskuggaskipanir |
Sjálvvirkandi vindeygaopnari: Brúkt til há-hæddar bygningar, kjallarar ella vindeygu, sum eru trupul at stýra manuelt (so sum verksmiðju takvindeygu, vakstrarhús síðuvindeygu), fyri at fáa luftskifti ella roykútblástur sjálvvirkandi. Sólskugga/persiennur: Stýr útstrekking og afturtøku av sólskugganum ella vinklinum á persiennunum fyri at stilla innandura ljósið. |
|
Vinnulig sýnisútgerð |
Básalyfting: Koyr lyfting ella lækking av framsýningarpallinum fyri at varpa ljós á lyklasýnispunktini (so sum at skifta millum framsýningar á søvnum og framsýningum). Sjálvvirkandi hurðarhjálp: push-pull drive til smáar handilsligar hurðar (so sum glashurðar í dagligvøruhandlum og bankum). |
3.Lækna- og endurvenjingarútgerð
Medisinska økið hevur høg krøv til trygd og stabilitet av útgerð, og sjálv-læsifunktiónin á el-stoytstanganum (til at forða fyri tilvildarligari rørslu) ger hana til eitt ideelt val:
|
Rúm og røktarútgerð |
El-røktarrúm: Stilla lyftið á rúmbrettinum, hellivinkulin á rygginum og fótunum, soleiðis at tað er hent hjá sjúklingum at reisa seg, venda sær ella hjá læknastarvsfólki at ansa eftir teimum. Koyristólar og mobilitetsskutarar: Summir el-koyristólar hava ryggstøðustilling og fótpedallyfting fyri at økja um koyrikomfortin. |
|
Endurvenjingar- og viðgerðarútgerð |
Endurvenjingarvenjingarútgerð: so sum fótastrekkmaskinur og armvenjingartól, sum stýra rørsluleiðini gjøgnum stoytstengur til at hjálpa sjúklingum við felags virksemisvenjing. Skurðviðgerðarhjálpiútgerð: fín-stilling av smáum skurðborðum (so sum at stilla hædd og vinkul á tannlæknastólum). |
4. Landbúnaðar- og umhvørvisverndarútgerð
Í landbúnaðar- og umhvørvisligum støðum eru el-stoytstengur hóskandi til uttandura ella rakt umhvørvi (sum modell hava eitt verndarstig á IP65) og kunnu avloysa manuella rakstur:
|
Landbúnaðaranlegg |
Vakstrarhús: Stýr at lata upp og lata aftur takvindeygu og síðuvindeygu (stilla hita og vætu), ella at filmsmaskinur rulla og vinda út (stýr luftskiftinum). -Aliútgerð: so sum at lyfta fóðurtrogið í høsnarunganum og at stoyta og draga saðreinsiborðið, fyri at fáa sjálvvirkandi ali. |
|
Umhvørvisvernd og sanitet |
Kloakkreinsiútgerð: reingerðarvirksemi av smáum netmaskinunum, at lata upp og lata aftur sedimentatiónstangaportur, at stýra vatnstreyminum ella at reinsa óreinindi. Ruskburturbeiningsútgerð: sjálvvirkandi vending av ruskspannum, stoytplátuvirksemi av trýstruskbilum (scenario við lágum lasti). |
5. Bilar og samferðsla .
Í akførum ella ferðsluhjálparútgerð verða el-stoytstengur nýttar til smáan koyritørv:
|
Serlig akfør |
RV: Borðið, sólskjólin og trinbrettið, sum kann takast aftur, økja um hentleikarnar at ferðast. Verkfrøðiligt akfar: lyfting og lækking av smáum rakstrarpallum (so sum hjálparstuðulsstilling til arbeiðsakfør í høgari-hædd). |
|
Samferðsluamboð |
Forðing og rekkverk: Stýr lyfting/lækking av forðingini (so sum á parkeringsplássum, gjaldsstøðum), skifta pneumatiskan ella hydrauliskan driv út. Bussur/metro: hurðahjálparkoyring (smá akfør), seturvinkulstilling. |
Kjarnufyrimunurin við el-push rod aktuatorum liggur í teirra einføldu koyring, lágum kostnaði og lættum viðlíkahald, sum ger teir meira hóskandi til støður við lágum staðsetingarneyvleikakrøvum (vanliga innan fyri ± 1mm) og hóvligum last (10N-100kN). Frá ídnaðarframleiðslu til gerandisdagin, frá læknarøkt til landbúnaðarligan ali, Forritini av Electric Rod Actuator fevna um ymiskan lættan og miðal last driv tørv, sum krevja linjurætta hvørfall rørslu, sum ger tað til eitt búskaparligt og ítøkiligt alternativ til manuellar, pneumatiskar, ella hydrauliskar driv.
