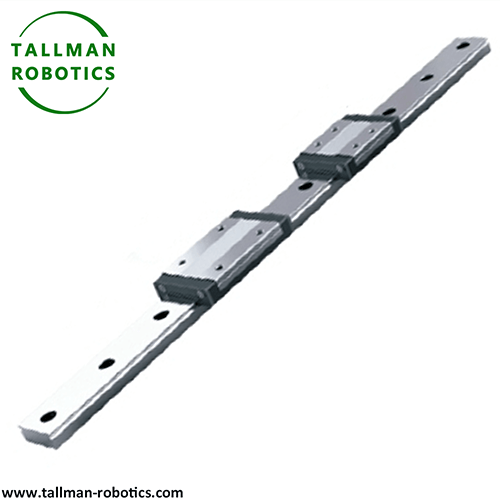

Linear Motion Guide er ein mekaniskur sendipartur, sum kann leiða mekaniskar partar til at røra seg nágreiniliga og smidliga eftir einari føstari linjurættari leið. Tað er kjarnugrundparturin til at fáa høga-neyvleika linjurætta rørslustýring í nútímans vinnu. Tað minkar effektivt um rørslufríktiónina, betra um lastkapasitetin og tryggjar beinleiðis og staðsetingarneyvleika av rørsluleiðum við at optimera kontakthættir og konstruktiónsdesign. Linear Motion Guide er nógv brúkt á lyklakomponentøkjum av neyvleikatólum so sum sjálvvirkandi útgerð, neyvleikamaskinverktøk, robottar og medisinsk tól.
Linear Motion Guide er ein nágreiniligur mekaniskur partur, sum fær høga-nágreiniliga, høga-ferð og lága friktiónslinjurørslu gjøgnum ein rullandi friktiónsmekanisme, sum verður brúktur til at stýra høgari -nágreiniligari, lágari friktiónsrørslu hjá lutum eftir eini linjurættari leið. Hon kann avloysa siðbundnar rennileiðarar, betra munandi um rørsluvirkni, stívleika og støðufesti, og er nógv brúkt á nútímans sjálvvirkan og neyvleikamaskinuøkjum. Avrikið ávirkar beinleiðis støðufesti, livitíðina og effektivitetin hjá útgerðini.

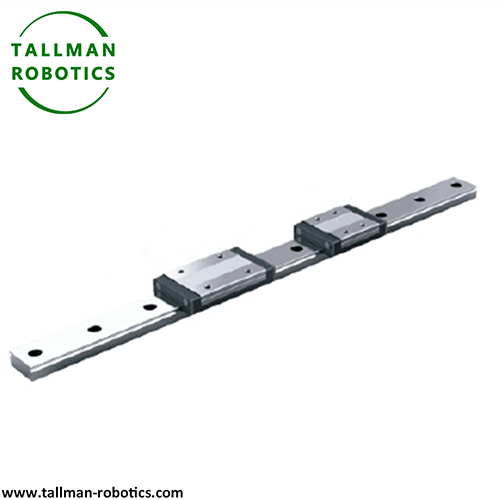

Grundbygnaðurin í einum linjurættari rørsluleiðara fevnir vanliga um fýra lyklapartar:
1).Skinnur: Ein langur, stívur komponentur, sum er fest á útgerðarbotnin, við nágreiniligum sporum ella sporum, sum eru maskingjørd á yvirflatuni fyri at geva eina tilvísingarleið til rørslu.
2).Renni/Vognur: Ein flytiligur partur, sum er knýttur at einum rørandi parti, sum er útgjørdur við rulluelementum ella rennielementum inni og flytur seg eftir sporinum á leiðsluskinuni.
3).Rullelementur/rennielementur: ein kraftsendandi komponentur, sum liggur millum leiðsluskinuna og rennirennina. Rullleiðsluskinur eru vanliga kúlulegur, rullur ella skerandi rullur, sum minka um mótstøðuna gjøgnum rullfriktión;Rennileiðsluskinur eru gjørdar úr slit-mótstøðuførum tilfari (so sum polytetrafluoretylen, legeringar) til at mynda rennikontakt.
4).Sirkulatiónsskipan (serlig fyri rulluslag): Tá rulluelementið flytur seg við rennaranum til endan, rennur tað aftur til útgangsstøðið gjøgnum eina sirkulerandi rás (so sum eina afturvendandi tól ella leiðslu), og fær "óendaligt slag" rørslu og tryggjar áhaldandi og støðuga sending.
Undir rakstrinum verður rennibreytin drivin til at flyta seg eftir leiðsluskinukroppinum, og byrðan av rørandi lutunum verður send til leiðsluskinukroppið gjøgnum rullandi elementir ella rennilutir. Samstundis er beinleikin á rørsluleiðini tryggjaður við nágreiniliga maskinmeistaraða kappróðrarbreytarforminum (so sum gotiskur bogi, rundbogi), og stívleikin og neyvleikin eru betrað gjøgnum forspenningsdesign (at stilla bilin millum rennibreytina og leiðsluskinuna).
Eftir friktiónsháttinum og strukturmuninum kann linjurætt rørsluleiðari býtast í hesi høvuðssløgini:
|
Slag |
Kjarnueginleikar |
Vanlig umsóknarstøði |
|
Kúla linjuleiðari |
Rulluelementið er stálkúla við ógvuliga lágum friktiónsstuðli (0,001-0,002), høgum neyvleika, hóskandi til miðal og lættar last og háspenningsrørslu |
3C útgerð, nágreinilig mátitól, smáir robottar |
|
Rullulinjuleiðari |
Rulluelementið er ein sylindrisk rulla við stórum kontaktøki og sterkari last-berandi orku (30% -50% hægri enn kúluslagið) |
CNC maskinverktøk og tung-sjálvvirkandi útgerð |
|
Tvørrulluleiðsluskina |
Rullurnar eru skipaðar í 90 stig tvørmynstur, við høgari stívleika og ógvuliga høgum neyvleika (beinleikafeil Minni enn ella javnur við 1 μ m/m), hóskandi til lítla slag neyvleikarørslu |
Hálvleiðaraavdúkingarútgerð, skurðrobottar |
|
Rennilinjurætt leiðsluskina |
Ongin rullandi elementur, sum verður sendur gjøgnum rennikontakt millum rennina og leiðsluskinuna, einfaldur bygnaður, lágur kostnaður, men høg friktión |
Lætt last lág-ferð útgerð, einføld flutningsmekanisme |
|
Luftflótandi/maglev leiðsluskina |
Við at nýta gass ella magnetfelt til at fáa ikki--kontaktrørslu, nærkast friktiónin null, einki slit, hóskar til ultra neyvleikascenario |
Ljóssteinmaskinur, mátitól í nanoskala |

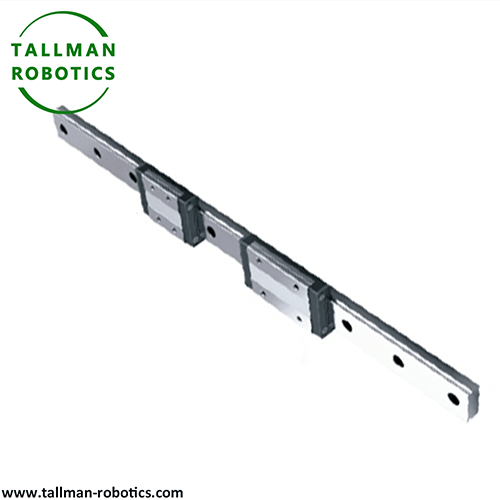

Her Á hesi síðuni, vit innleiða røð av Linear Guideways, tú sært dátublað, framleiðslumyndir,vedios av roynd soleiðis:
Eisini Tú ert vælkomin at hyggja eftir fleiri verkætlanum ella vitja okkara videosavn hjá Youtube: https://www.youtube.com/@tallmanrobotics
1.Flokkar av linjurættum vegleiðingum:
|
Sendirøð |
HGH Høg samling |
|
Kubbi |
H Fýrakantað Slag |
|
Stødd |
15,20,25,30,35,45,55,65 |
|

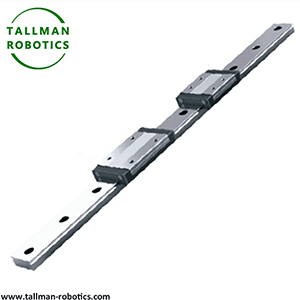

Myndir |
|
|
Viðmerking |
Tungt last bóltslag |

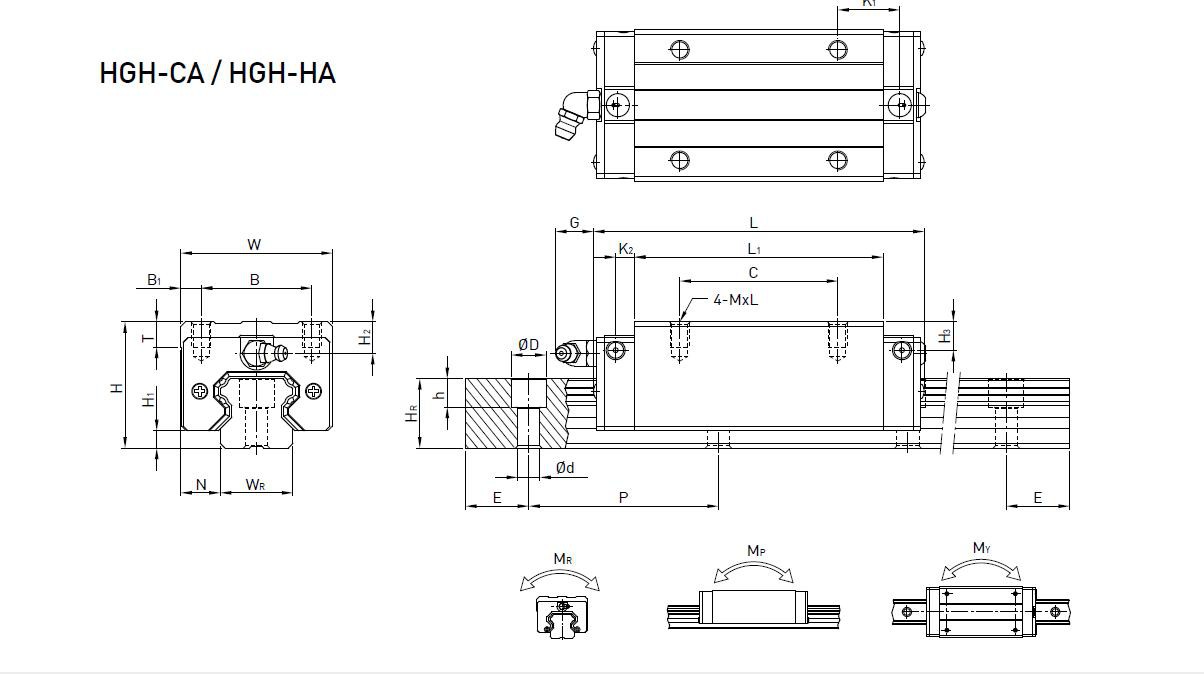

2.Model valvegleiðing, tekning og dátublað av linjurættum vegleiðingum.

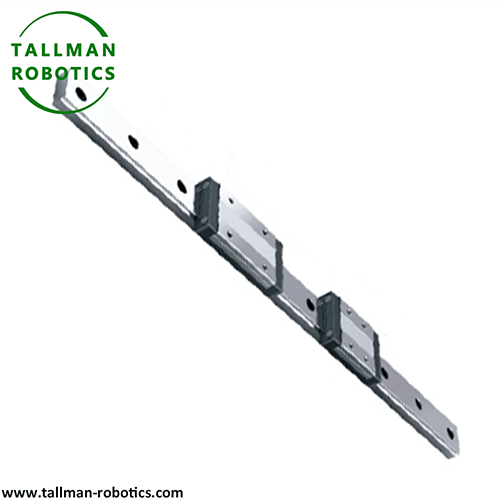

HGH Høg samling: Tung last bólt slag
Lineær rørsluleiðari er "liðið" í ídnaðarligari sjálvvirkan, og tess umseting hevur gjøgnumgingið í næstan øll støður, sum krevja nágreiniliga linjurætta rørslu: frá rørslu av tólhaldarum í CNC maskinverktøkum, útstrekking og afturtøku av robottarmum, til einsháttaða klædning av litiumbattaríklæðing av øllum e CT klædningsmaskinunum og skanningina fáa nágreiniligt eftirlit.
Við framgongdini í Industry 4.0 og skilagóðari framleiðslu, eru linjurættar rørsluleiðarar mennandi móti skilagóðum (bygdum -í sensorum til at hava eftirlit við sliti, hita og øðrum umstøðum), ultra neyvleika (nanometer støði staðseting), integratión (integrerað sniðgeving við serligum drivmotorum og encor low encoders), og útlát, vakuumkompatibilitet), sum gerst ein ómissandi kjarnupartur í há-framleiðslu- og neyvleikatøkniøki.
Lineær rørsluleiðari og kúluskrúva eru kjarnupartarnir til at fáa rørslustýring í neyvleikamaskinunum, men teir hava týðandi munir á funktión, meginreglu og umsóknarstøðum. Høvuðsmunurin er hesin:
|
Samanbering |
Linjurætt rørsluvegleiðing |
Kúluskrúva |
|
Ymiskar kjarnufunktiónir |
Kjarnufunktiónin hjá henni er at leiða rørsluleiðina, og tryggja, at komponentarnir røra seg javnt eftir eini føstari beinari linju, meðan teir bera last (herundir radiellar, aksialar kreftir og løtur). Tað gevur ikki beinleiðis drívmegi, men virkar bert sum "leiðandi slóð" fyri rørslu. |
Kjarnufunktiónin hjá henni er at fremja rørsluumlegging og kraftflutning, umskapa snúningsrørsluna hjá motorinum til linjurætta rørslu, samstundis sum kraft og rørsluneyvleiki verður sendur (so sum at stýra rørslufjarstøðuni). Tað er ein samansettur partur av "kraftflutningi+staðseting". |
|
Øðrvísi bygnaður og arbeiðsmeginregla . |
samansett av leiðsluskinukroppi, rennara, rulluelementi (kúla/rulla) og sirkulatiónsskipan. Rennarin flytur seg eftir leiðsluskinuni gjøgnum rullandi elementir, og stólar á nágreiniliga maskinmeistaraðar kappróðrarbreytir fyri at tryggja beinleika. Tað betra í høvuðsheitum um stívleika og neyvleika við at forstramma og stýra rúmd. |
samansett av skrúvuaksli, møtrikki, kúlu og sirkulatiónstóli. Tá motorurin koyrir skrúvuna at snúgva seg, rullar kúlan millum skrúvutráðsporið og møtrikuna, og koyrir møtrikuna til at gera linjurætta rørslu. Rørslufjarstøðan verður stýrd av tráðleiðsluni (jú minni leiðslan er, jú størri er neyvleikin). |
|
Framførslan snýr seg um ymisk viðurskifti |
fokusera á leiðandi neyvleika (beinleiki, parallelisma), last-berandi (serliga radiella last og kollveltingarmoment), og rørsluslættleika (lág friktion, eingin skriðing). Til dømis mugu leiðsluskinurnar á tungum-maskinverktøkum tola fleiri tons av skerjikraft, samstundis sum tær tryggja beinleiðis tólrørsluna. |
fokusera á sendineyvleika (staðsetingarfeil, endurtøka av støðufeil), sendivirkni (upp til 90% ella meira, nógv hægri enn tey 30% av renniskrúvum), og rørslusamskipan. Til dømis stýrir fóðurásurin á einum CNC-maskinverktøkum nágreiniliga tólrørslufjarstøðuni gjøgnum eina kúluskrúvu, og feilurin skal stýrast á mikrometurstøði. |
|
Ymisk umsóknarstøði |
Tá ið tað verður brúkt einsamalt, kann tað ikki koyrast og skal samskipast við koyrilutir sum kúluskrúvur og linjumotorar. Vanlig nýtsla: vegleiðing til maskinverktøkshaldarar, teleskopisk spor til robottarmar, renniborðsvegleiðing til sjálvvirkandi útgerð o.s.fr. |
Sum koyrikjarni skal hann nýtast við leiðsluskinu (annars kann hann ikki tryggja linjurætta rørslu). Vanligar nýtslur: fóðurskipanir til neyvleikamaskinverktøk, klemmumekanismur til sprænustøðimaskinur, dysudrivarar til 3D-prentarar o.s.fr. |
Kúluskrúvur hava ábyrgdina av "kraftflutningi og fjarstøðustýring", meðan linjuleiðarar hava ábyrgdina av "ferðsluleiðslu og laststuðli". Í neyvleikaútgerð verða tey vanliga nýtt í kombinatión (so sum X/Y ásarnir á CNC maskinverktøkum) til at fáa høga-neyvleika linjurætta rørslustýring.
